FloEFD的求解精度久经验证 （返回顶部↑）

FloEFD是面向产品设计工程师的流体动力学分析软件，经过多年的理论与工程实践验证，目前全球使用客户已超过3000 家。

FloEFD - 七大关键技术 （返回顶部↑）

1.  DC3 – Direct CAD-to-CFD Conception(直接嵌入三维CAD环境） 传统CFD软件的前处理过程，首先是将结构CAD模型导入CFD软件的前处理系统，然后人为判断哪些是流体流动区域，哪些是实体区域，据此再进行辅助几何造型，通过布尔操作完成对实体区域的切割、删除等等工作，稍微规模大一点的模型准备工作就将耗去很长的时间。由于CAD结构工程师与CFD分析工程师关注点不同，因此这类布尔操作等几何造型工作经常失败，在此情况下，CFD仿真工程师将不得不对模型中大量部分进行重新造型。FloEFD软件的出现，为CFD分析工程师带来了巨大的方便，这得益于FloEFD与主流CAD软件的完全无缝集成，使得FloEFD能够： • 完全嵌入CAD界面, 直接应用CAD模型，自动区分固体区域； • 自动区分固体之外的流体区域，自动判定内部流动和外部流动区域

2. RAM-Rectangular Adaptive Mesh(矩形的自适应网格) 网格划分是传统CFD软件分析中人工耗时最多的一个关键工作，也是对分析人员专业背景要求很高的工作。网格划分的质量与分析结果的准确性具有直接的关系，传统的CFD分析工程师都需要花费大量的时间去划分高质量的网格。而这一现状在FloEFD软件中将彻底改观，FloEFD强大网格自动生成能力将工程师从繁重的网格划分工作中解放出来，因为FloEFD能够： •  自动进行固体和流体区域的网格划分，并且根据几何模型和求解自适应要求自动细化/粗化网格； •  完全支持人工网格控制

3. MWF – Modified Wall Functions (修正的壁面函数) 近壁面边界层网格的划分一直是传统CFD软件中一项重要的内容，FloEFD软件对壁面的处理有自己独特的优点：   •  应用部分单元(Partial Cell)技术，壁面处理与网格无关 •  物理上修正的流动与换热边界层模拟

4. LTTM – Laminar-Transitional-Turbulent Modeling (强大的层流-过渡-湍流模拟能力)     •  自动应用与网格无关的的修正壁面函数进行层流与湍流的模拟 •  自动判定层流区、过渡区、湍流区，无需指定流动特征

5. ACC – Automatic Convergence Control (自动收敛控制) •  采用Cutting-edge数值方法和多重网格技术 •  稳定的收敛性，求解可靠 •  一次求解成功，无数值假扩散

6. DVA – Design Variants Analysis (变量设计分析) •  支持“What-If”分析的特征克隆技术，无需对模型进行任何进一步的定义。   •  允许对产品设计进行变量模拟，可用于产品设计中最优变量的确定 •  完全支持产品配置(Product Configuration)概念的方案对比优化 •  支持批处理求解

7. EUI - Engineering User Interface (工程化的用户界面)  •  易于使用的用户界面   •  工程化的参数定义语言 •  基于特征的建模 •  动态可视后处理功能 •  带有工程数据库，可直接调用大量工程材料和模型等数据，包括风扇性能曲线等。 • 自动生成Word/EXCEL后处理报告 • 使用风格等同于主流CAD软件，易于学习 • 支持将结果文件以API接口直接导入主流有限元(FEA)分析软件中。

FloEFD–强大的模拟能力 （返回顶部↑）

FloEFD具有丰富的物理模型，可以用来求解众多的工程实际问题。

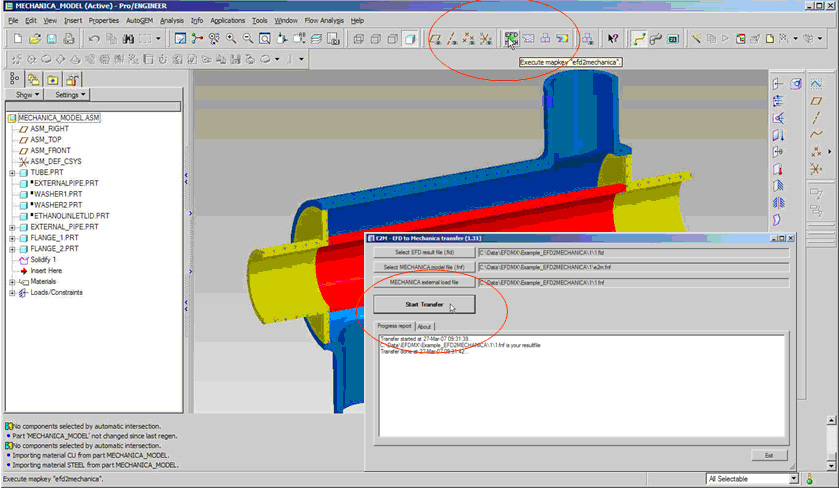

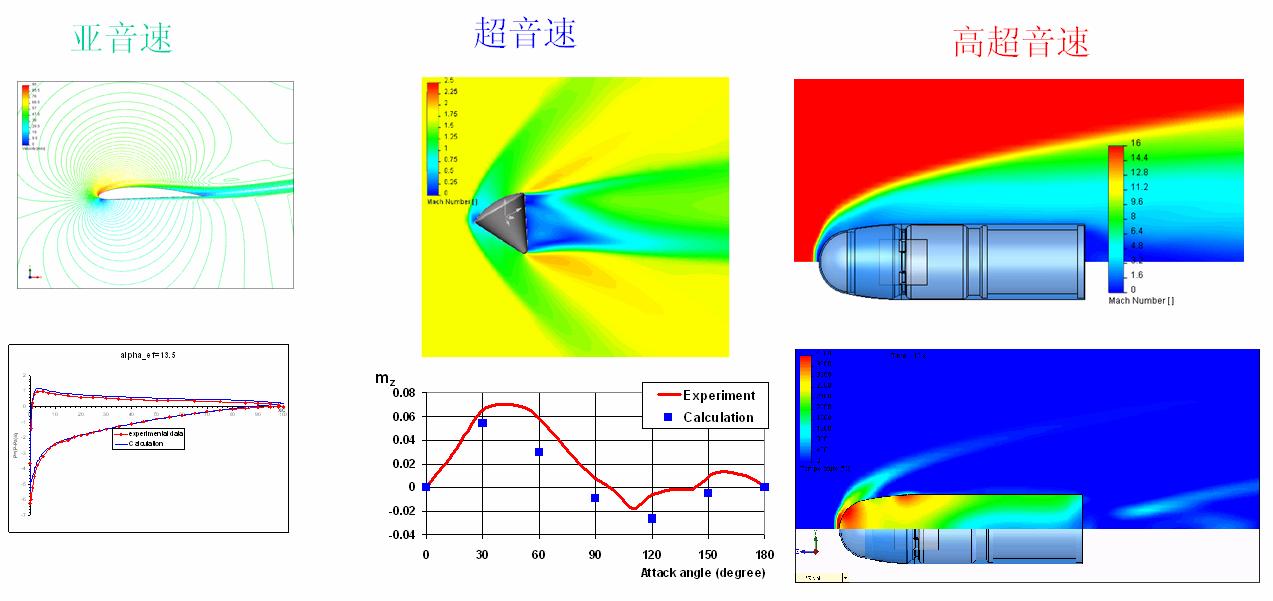

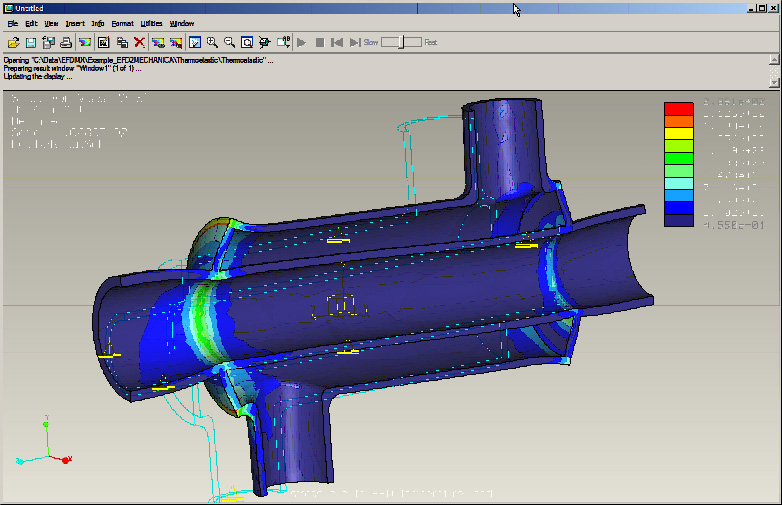

• 外流/内流 • 多流域（拥有独自流体参数） • 不可压缩/可压缩粘性流 • 不可压缩/可压缩气体粘性流动包括亚音速，近音速，超音速，超高音速（5-30） • 自动层流/湍流包括过渡区求解 • 多组分模型(甚至可达十几种不相关组分) • 非牛顿流体(多种材料模型,温度相关性) • 蒸汽模型 • 相对湿度模型 • 空化模型 • 壁面粗糙度模型 • Navier壁面滑移模型 • 多旋转部件(转子–静子),考虑离心力和科氏力 • 多孔介质模型 • 耦合换热（流体，固体),导热与对流 • 强迫对流/自然对流/混合对流 • 面-面辐射/太阳辐射/环境辐射 • 时间相关流动, 传热/传质分析 • 瞬态分析 • 散热器简化模型 • 热管、多孔板、双热阻、PCB板、焦耳热、TEC等众多电子散热专用模具 • 双热阻、TEC、风扇等众多专业厂家产品性能库以及电子散热分析专用材料库 •  FloEFD2Mechanica：将FloEFD计算的结果直接导入Pro.Mechanica进行应力分析(自动获取FloEFD中壁面或固体内部各单元的压 力、温度值赋于Pro.Mechanica分析所需载荷或边界条件)                                                                                                                                                                                                                                                                                                            FloEFD 分析                                      自动将结果导入PRO.MECHANICA             PRO.MECHANICA中应力结果                                •  FloEFD2Patran：将FloEFD计算的结果直接导入MSC.Patran进行应力分析(自动获取FloEFD中壁面或固体内部各单元的压力、 温度值赋于MSC.Patran分析所需载荷或边界条件)                                                 FloEFD分析   自动将结果导入MSC.Patran   MSC中应力分析

FloEFD具有丰富的边界条件： （返回顶部↑）

•  开口: 质量流,体积流,速度,压力，温度,化学组分,湍流性,湿度 •  预定义速度和湍流进口分布 •  方向,旋流或者预定义选定流动边界条件分布 •  带风扇性能曲线的外流和内流风扇 •  接触热阻 •  马赫数 •  壁面: 壁面处理,换热,热力学条件,粗糙度,滑移 •  切向移动壁面(平移和/或旋转) •  对称边界条件 •  周期性边界条件（线性) •  体积热源或者表面热源 •  时间和坐标相关边界条件, 源, 初始条件,以及重力 •  Zoom In: 利用已有结果作为边界条件进行新的模拟。

查看详细介绍请点击此处下载 FloEFD.pdf

FloEFD在各个行业的应用案例

军工、航空航天行业  （返回顶部↑）
FloEFD经过多年的推广应用，其无法比拟的关键技术获得各行业各阶层用户（学术/企业）的高度认可，其精度也得到了要求极严的军工企业的广泛验证。FloEFD广泛用于飞机、导弹（火箭）、发动机、排气系统、液压系统、环境控制系统、燃料系统、制冷系统等热流分析。Bell Helicopter、Dassault Falcon Jet、Lockheed Martin、Navy Research Lab、US Army、Bayern Chemie、Lufthansa、Thales、EADS、Boeing、NASA 太空总署等都是FloEFD的忠实用户。

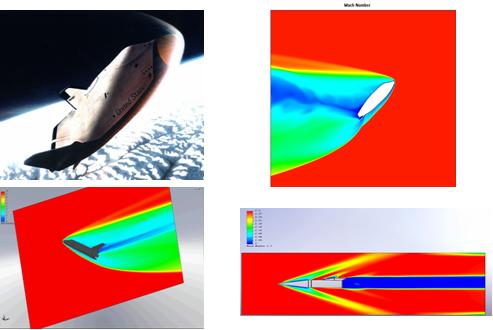

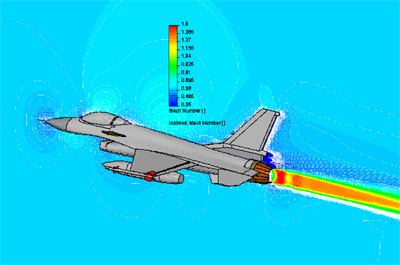

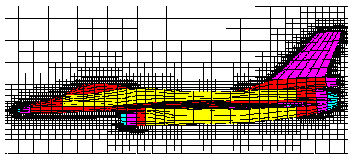

F-16战机外流场分析

某导弹的推进仿真模拟(Bayern-Chemie)

某航空航天用液轮片流场                      某卫星太阳辐射分析

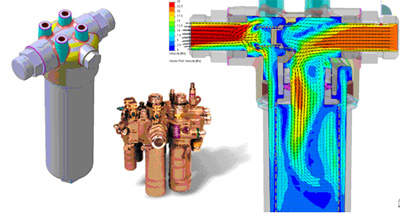

某航空航天用液压阀                                某军用射流泵

某军用电子设备

某液冷电子设备热分析

某导航陀螺系统温控

电子、通讯行业  （返回顶部↑）

电子产品的发展日新月异，电子产品设计工程师对产品性能的评估也由最初的经验判断、理论计算进入到全面的计算机数值分析阶段。FloEFD在电子产品的设计验证、设计指导、设计创新以及可靠性评估方面将电子产品设计工程师们带入了高效仿真领域。

FloEFD深度嵌入CAD使得再复杂的电子冷却系统组成的3D实体装配图也能由CAD工程师直接进行FloEFD分析，无需几何模型的任何改动。这使得多种结构方案的快速分析、优化与比较成为现实。同时EFD的项目克隆（Project Clone）和Zoom In等技术使边界条件、材料属性等分析参数设定一次后，在局部结构调整优化时不用再改设置只需改结构即可，新结构改好后直接提交FloEFD计算。

General Electrics、Alcatel、Siemens、Eastman Kodak、PCO Computer Systems、NEC、Océ、INTEL、SONY、CANON 、SANYO、Panasonic 、JVC、 LG、Matsushita 、Mitsubishi 、OLYMPUS 、TOSHIBA 、HITACHI 、Konica、Kodak、FUJIFILM等国际知名电子企业都采用了FloEFD作为其重要的流动散热分析工具。

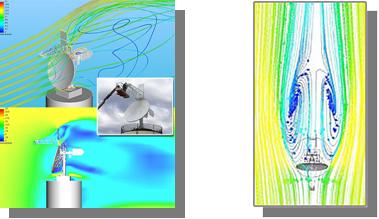

雷达外流场图

卫星电子设备结构热分析

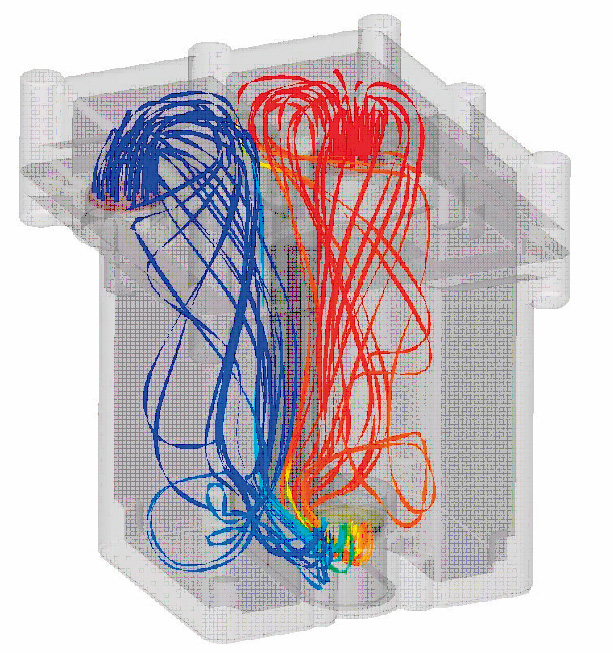

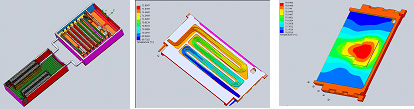

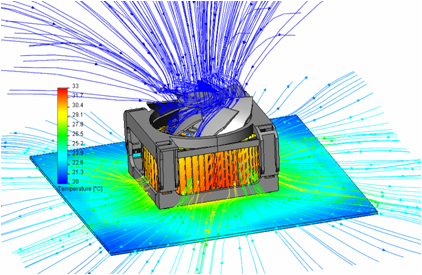

散热器流场流线及温度分布                      带热管散热器热分析

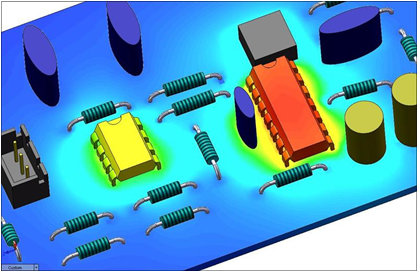

PCB板布线热设计                                              PCB板及详细器件温度分布

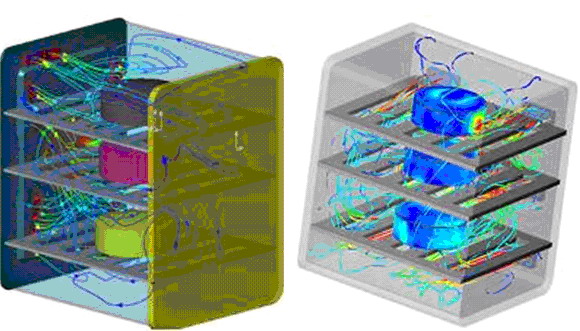

某机柜系统热分析（AP Labs）                                        某异形电源

某封闭电子设备热分析                                                           某机箱热分析

电机散热分析

汽车行业 （返回顶部↑）

汽车上许多与流动换热相关的部件都需要进行换热与流动分析，包括发动机冷却系统、车内空调系统、进排气系统、泵油系统以及车身外型设计等等，FloEFD被Delphi、TRW、Eaton、Ford、Continental Teves、DAF Trucks、Haldex Break、Daimler(奔驰)、Chrysler 、Volkswagen(大众)、Suzuki、Honda、 TOYOTA、Denso等众多的著名汽车/汽车零部件生产厂家所采用。

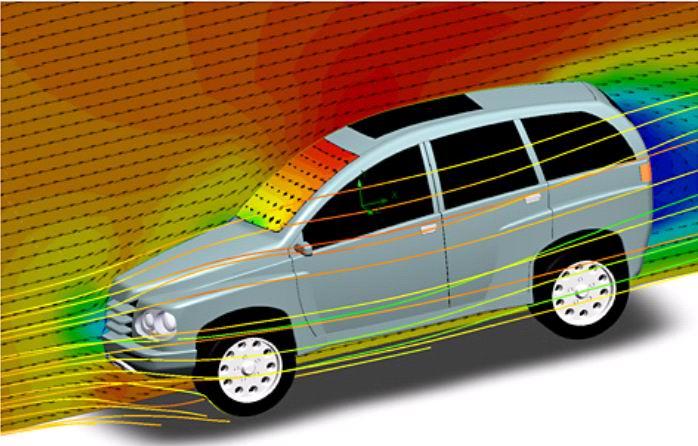

汽车的整车空气动力学性能分析

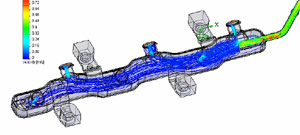

燃油系统分析（瞬态）

引擎进气系统流动性能（Hitachi)

汽车通风系统分析

刹车盘冷却分析

某车用空气加热器流动换热分析

普通照明及LED半导体照明行业  （返回顶部↑）

FloEFD软件可进行各种灯具包括传统灯具，汽车灯，LED封装产品、高档精密LED灯具、LED背光屏等的散热仿真。近年来，LED照明行业蓬勃发展，但灯具巨大的功率消耗，以及各行业对产品光泽、色彩与生命周期的高要求使得产品内部热流分析成为LED照明产品的设计瓶颈。 FloEFD深度嵌入CAD，产品设计模型无需几何模型的任何改动直接提交FloEFD计算内部热流，帮助设计师解决设计瓶颈，保证了LED产品的质量，大大缩短设计周期，提高工作效率。

随着半导体照明行业的飞速发展以及LED半导体照明在各行业的推广，FloEFD也成为LED半导体照明行业的信赖伙伴，其全球使用客户包括GE Lighting、Philips Lighting、 LumiLED、Hella、OSRAM等，同时，Mentor Graphics Mechanical Analysis Division成为OSRAM公司LED Light For You(LLFY)项目散热模拟分析与热测试方面全球唯一合作伙伴。

某LED路灯散热分析

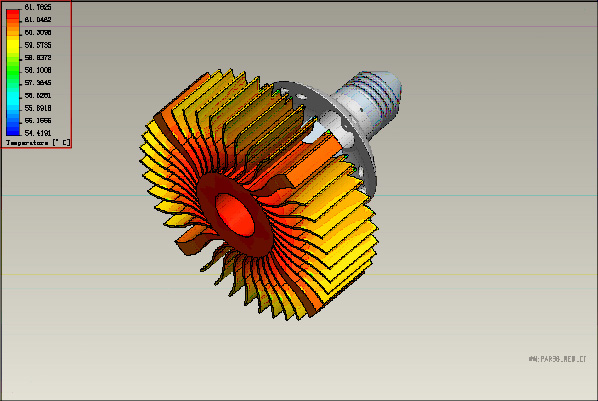

某高能灯辐射散热                         某灯具温度及周围气流分布

某LED灯模拟

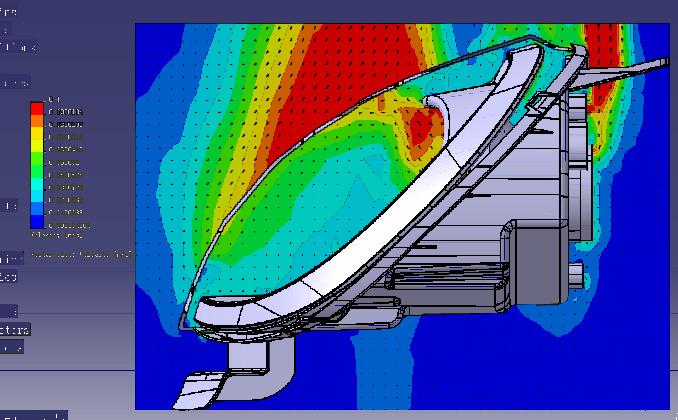

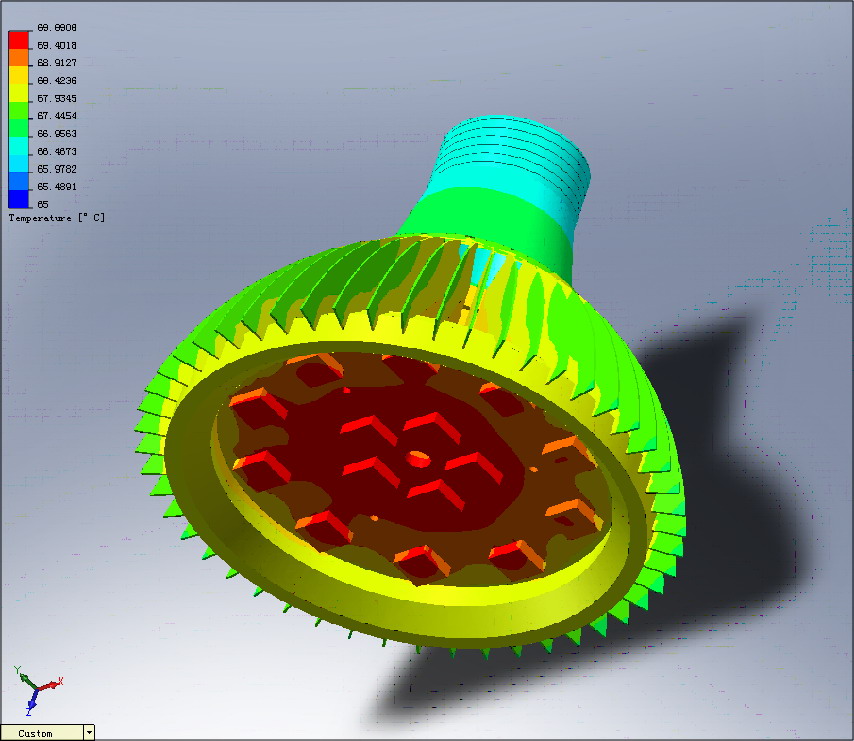

某LED射灯装置表面温度分布与自然对流空气流场图

Mentor Graphics 公司Mechanical Analysis Division是OSRAM公司LED Light For You （LLFY）项目散热模拟分析与热测试方面全球唯一合作伙伴

机械、船舶行业  （返回顶部↑）

CAE技术在传统机械行业的应用已经日益广泛，FloEFD与CAD工具紧密集成的特征不改变传统机械工程师的CAD工作环境，而且简单易用，为机械工程师高度认可和广泛采用，获得众多机械行业用户的青睐。Alfred Kärcher、Andreas Stihl、OMD Spa、SOMOS International、Sulzer、Corken、DAIHEN、Eastman Machine、Thyssenkrupp Elevator、Zygo Automation、Honeywell等都是FloEFD在机械行业的大客户。

深水头盔目镜的温度场与压力场模拟（Steam Machines Inc）

 某船体的风载荷模拟

2008年奥运会某帆船优化模拟

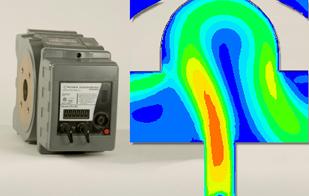

某流量计的方针模拟（Actaris）

某卫浴设备的优化（德国高仪Grohe）

风扇、泵、压缩机等透平机械行业  （返回顶部↑）

旋转机械是FloEFD软件应用的重要领域之一，旋转区域模型/空化模型/蒸汽模型的应用，加上CAD模型直接读取、网格自动划分以及边界层应用独特修正方法，使得FloEFD对旋转机械各种工质的分析十分适合，从而设计人员完全将主要精力放在叶轮/叶片、扩压器、蜗壳等部件的设计优化上面。

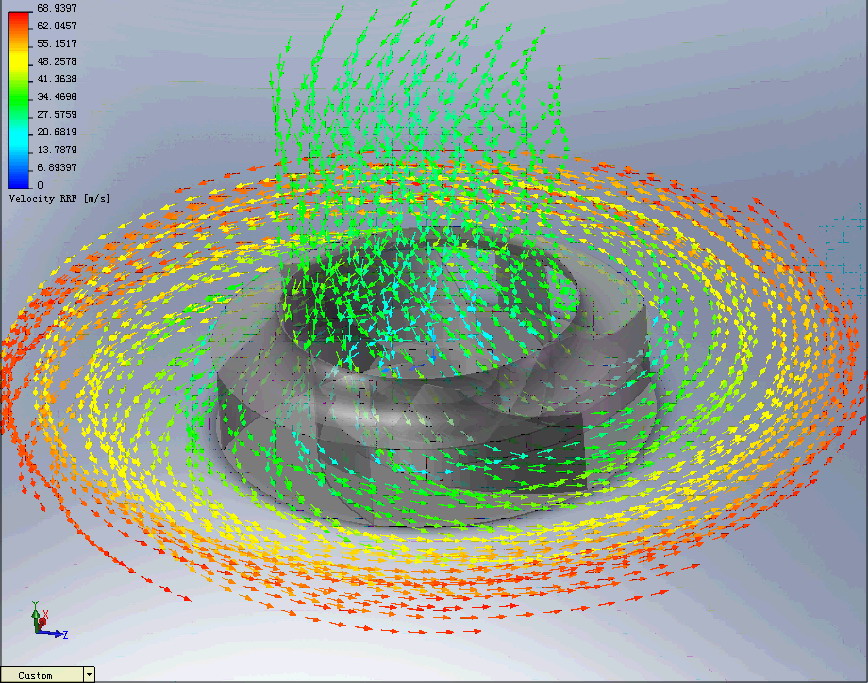

某离心风扇速度流线图                                      叶轮表面压力分布

                   某离心泵压力分布、速度矢量图                        某轴流风扇压力与流线分布（Bronswerk）

某推进器流场分析                                   VTG 发动机热流场分析

能源、化工行业  （返回顶部↑）

在能源化工企业的新产品开发中，实验成本尤其高昂，内嵌于主流CAD工具中的FloEFD软件快捷的流动与散热分析能力给能源化工企业新产品的优化定型带来巨大的经济效益。在能源化工行业内FloEFD拥有许多大客户，包括Alstom、General Electric、Joma Polytec、Western Well、RWE、Smart Fuel Cell等能源化工企业已将FloEFD应用于日常产品设计与优化当中。

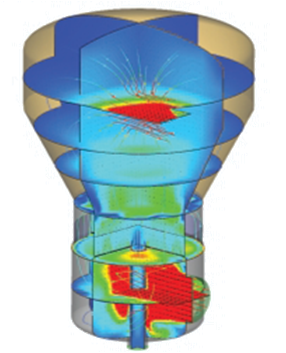

某硫化床分析（Glatt）

某垃圾电站的烟囱设计模拟

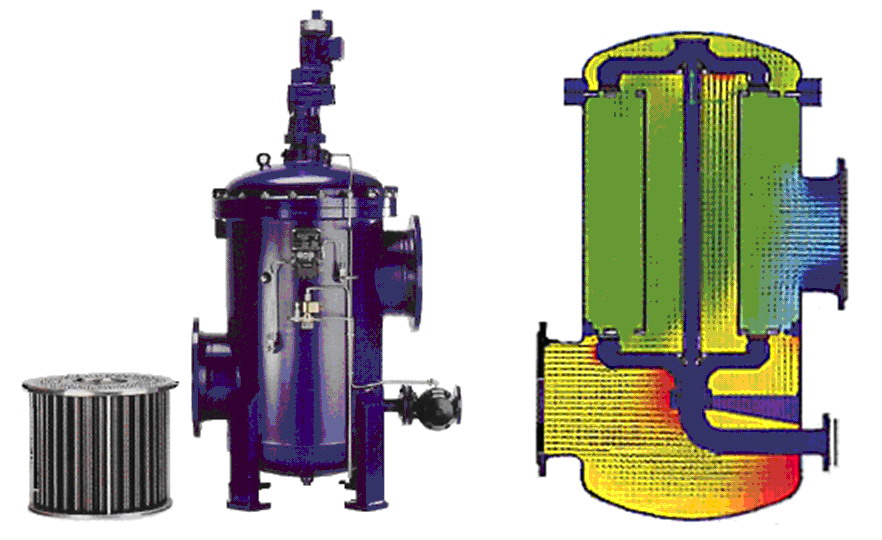

某过滤器(BollFilter Protection System)

阀门、管道等流体控制设备行业（返回顶部↑）   （返回顶部↑）（返回顶部↑） （返回顶部↑）（返回顶部↑）

   FloEFD软件可进行各种阀门的流动分析，即使结构复杂的螺线阀门的三维实体模型也一样可直接提交FloEFD进行计算，分析阀门的压力损失等各主要性能。整个过程快速流畅，由结构设计工程师完成，实现减少样机数目，降低研发费用，大大缩短设计周期的目的。

某高速阀门三维结构外型和内部流线图（STURMAN INDUSTRIES）

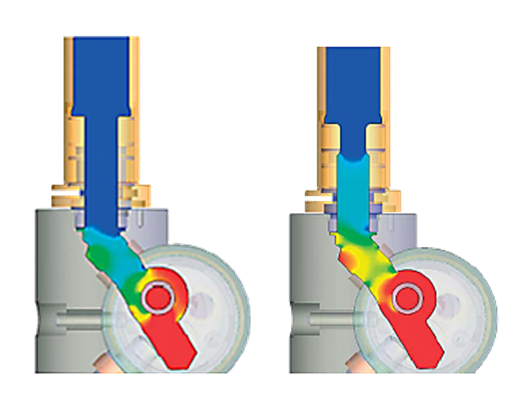

螺线阀门的内部流动情况（BUSCHJOST） 某水龙头内部流动分析(JOHNSON)

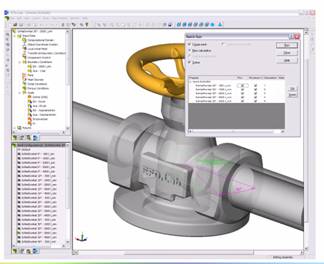

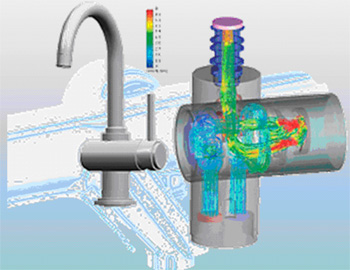

某厨卫水龙头（德国高仪Grohe）                                 某工业调节阀内部流动

医疗器械行业 （返回顶部↑）

医疗器械方面如血球仪的内部流场分析、生化仪的热分析、电子元器件的散热分析等都可以采用FloEFD进行分析，该领域FloEFD拥有Eppendorf Instrume, nte、EVOTEC、Dräger、Rösch、Philips Medical Systems、Alza Corporation、Baxter Healthcare、GE Medical等客户。

某医疗器械模拟仿真

某医疗器械的内部流动分析（Dräger Medical）

制冷、空调、暖通行业 （返回顶部↑）

空调暖通行业一直是与人类工作生活息息相关的流体动力学重要应用领域。随着社会的发展，人类对住宅/办公等工作活动, 场所的环境通风有着更高的要求，温度、气流组织、湿度等舒适性要求逐步提高。FloEFD与CAD紧密集成，网格自动生成以及壁面处理不依赖于网格等突出优点使得FloEFD对空调暖通行业所关心的温度场、速度场、压力场、湿度等参数的计算简单易行。

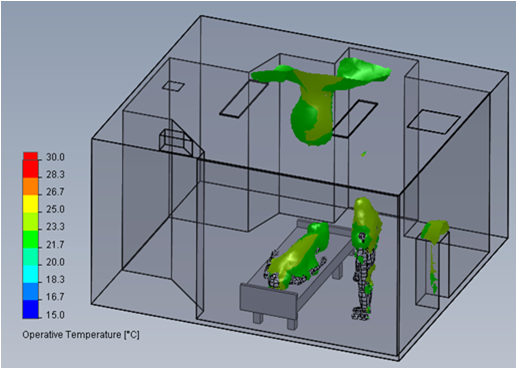

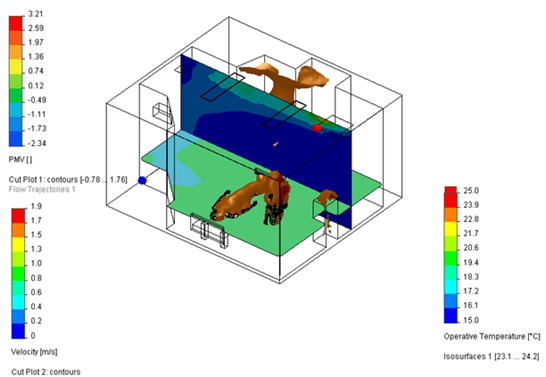

某建筑的旋转入风口流动模拟                                                           某精密空调仿真分析

某空调换热器散热分析                                          某加热器流线与温度分布

软件界面语言支持

英语或者日语或者中文。

FloEFD 软件帮助将样机数量从12个减少到1个 FloEFD可以通过对散热器的调整使元件的表面温度降至可接受范围的上限，以便在建样 机之前完成热设计。当样机建好测试时，实际测试结果和仿真结果误差在5%之内。因此， FloEFD可以帮助制作唯一的样机。

      下载成功案例

 附FloEFD全球客户部分名单
