Flomaster 2511版本新功能介绍，系统仿真能力升级

2025年11月，西门子正式发布Flomaster2511版本。本次版本围绕流动分析、多流体分析、涡轮转速建模以及与其他仿真工具的协同能力进行了多项增强，帮助用户更高效地构建模型、进行数据分析并提升仿真质量。

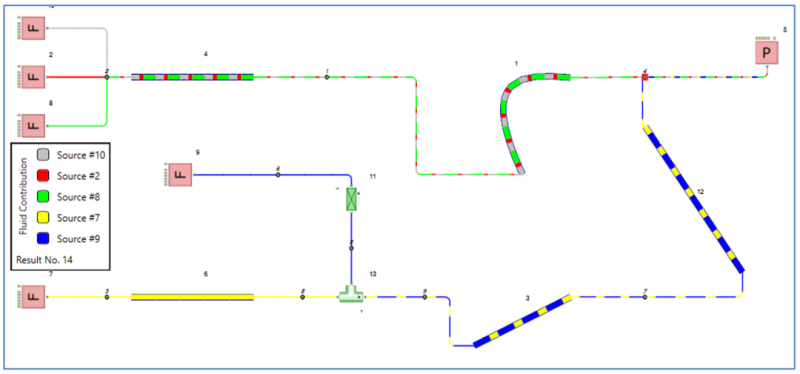

Flow Tracking

在具有多个进口和出口的流体系统中，了解流体的来源及其流动路径非常重要。

Simcenter Flomaster 2511 新增的流动追踪功能，可以帮助用户清晰查看流体如何从进口汇入出口，从而更直观地掌握系统的流动模式。

你可以在Simulation Data > Output Control子页面，将Output Node Fluid Contribution设为Yes，以启用该功能。启用后，节点会新增Fluid Contribution的结果，可以通过系统中的各种标准方法查看，包括系统结果显示System Result Display。系统会通过连接线上不同颜色的相对长度来表示各进口的流量百分比。

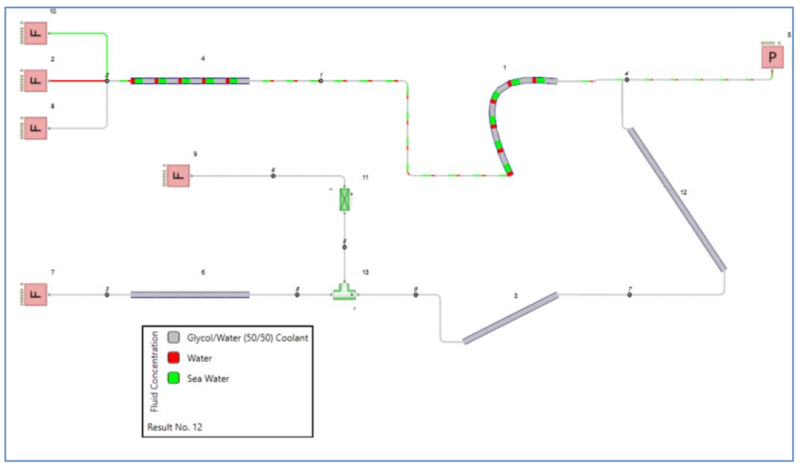

Multi-Fluid Schematic Visualization

在 Simcenter Flomaster 中进行Multi-Fluid（Fluid Mixing）仿真时（Fluid Mixing），用户可以通过System Result Display功能，以文本、图表形式查看流体在节点的浓度（流体混合比例）。

在 2511 版本中，当启用节点的 Fluid Contribution后，System Result Display将新增一种结果。它能以类似流动追踪功能的方式，通过连接线上不同颜色的相对长度展示各流体的比例。

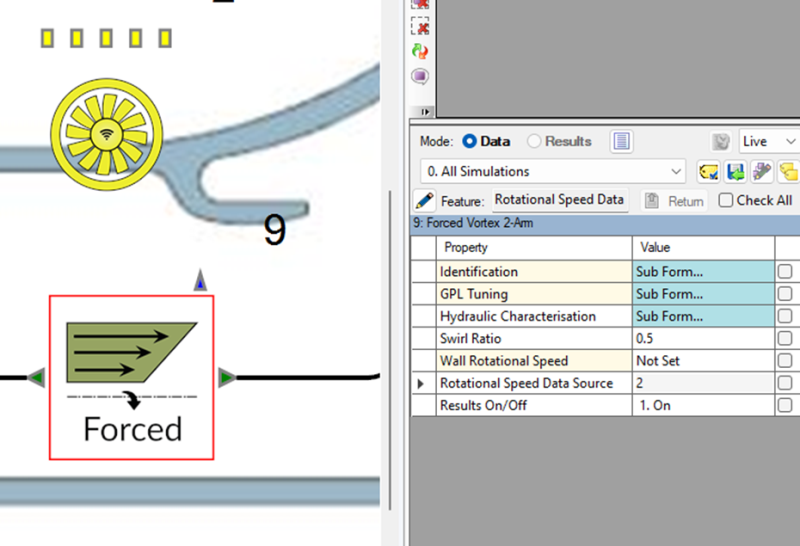

Forced Vortex Components can use Gas Turbine Speed Data

Forced Vortex 2-Arm 组件主要用于早期设计阶段，在完整的几何形状确定之前模拟旋转腔体中的损失。

Simcenter Flomaster 2511 优化了组件功能，用户可以直接通过Simulation Data 标签页读取来自Gas Turbine Model Environment或 Gas Turbine Sub Form的转速数据。因此，在 FMU 模式下也能控制转速。这让用户可通过外部建模环境提供的信号来控制燃气轮机模型。

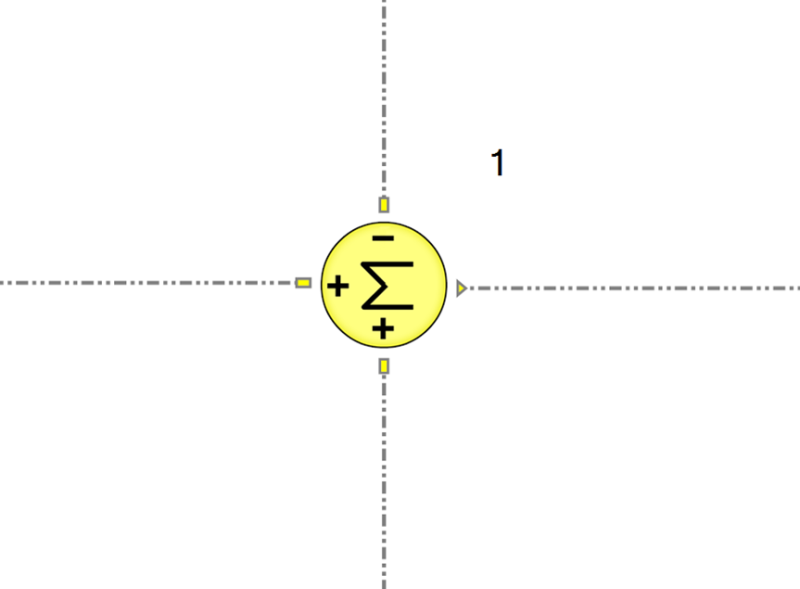

Hybrid Junction Controller

Simcenter Flomaster 2511 新增混合结点控制器，提供三个输入信号。系统将输入1与输入2相加，再减去输入3，得到输出：

Output = Input1 + Input2 − Input3

你可以在Controller\Signals目录中找到该组件。

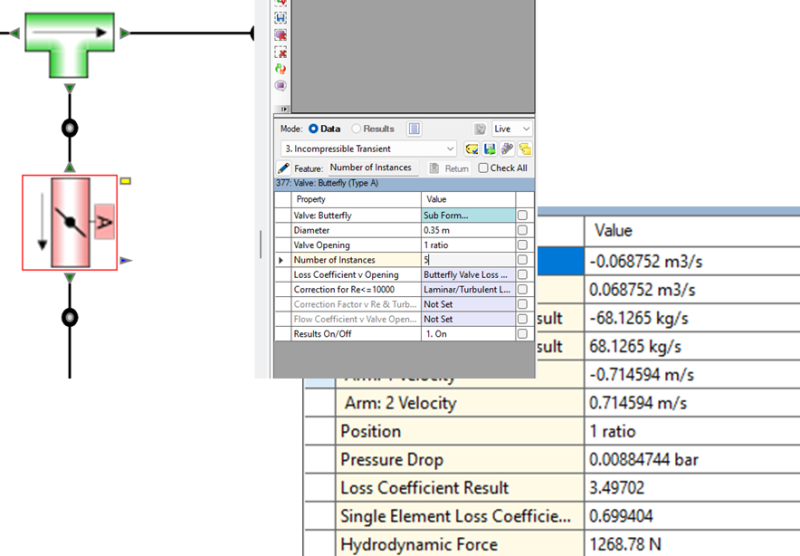

Bulk Loss Option for Valves and Losses

在大型系统中，建模人员可能不希望在系统中重复添加大量相同组件，例如在设计初期组件位置尚未确定，或仅希望代表系统中典型数量的组件。

在Simcenter Flomaster 2511 中，对于不可压缩和传热仿真，Control Valve模型（包括蝶阀、球阀、截止阀等）以及Loss: Discrete组件新增 Number of Instances。设定数值后，计算得出的损失系数将乘以实例数量。结果中将同时显示整体的损失系数和单个组件的损失系数。

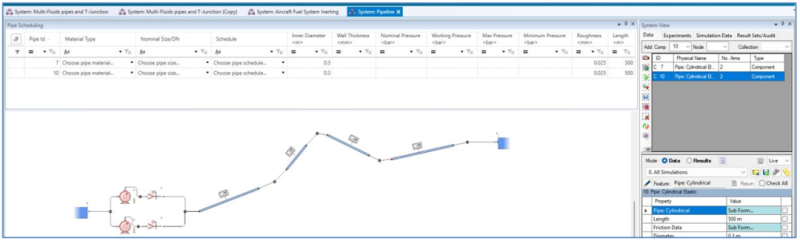

Pipe Schedule App option to filter to current collection

Pipe Schedule App 能够快速对系统中的管道进行参数化设置，根据所需规格设定直径和管壁厚度。根据用户需求，Simcenter Flomaster 2511 新增可切换的功能，支持将显示内容限制为当前集合中的管道。

该功能在拥有大量管道的大型系统中尤其实用，可让用户专注查看与编辑特定子集。与已保存的集合结合使用时，用户可逐段打开系统的不同部分进行查看与修改。

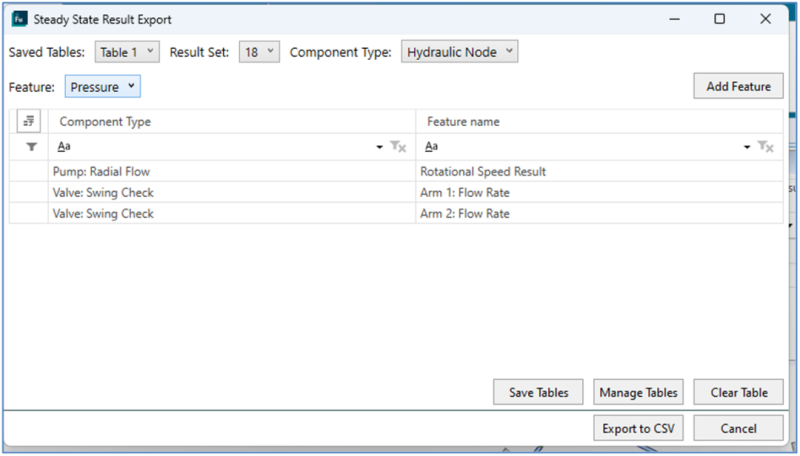

Steady State Result Export to CSV

通过稳态结果批量导出功能，你可以更高效地输出数据。只需选择组件类型和结果参数，系统即可一次性将所有选定数据导出为 CSV 文件。

你还可以保存导出表格，方便后续重复使用。

Image Export for Pump Operating Point Display

Pump Operating Point Display用于查看泵在其特性曲线上的工作点。Flomaster 2511版本新增图片导出功能，可直接将该图导出，用于报告或演示文稿中。

Support of JSON format from Teamcenter Simulation

Teamcenter 仿真软件允许在 Teamcenter 中控制 Simcenter Flomaster 的仿真资源，功能包括：支持Teamcenter中更新参数、批处理运行和结果返回等。

Flomaster 2511版本新增 JSON 架构支持，可与现有 XML 架构配合使用。

Siemens Installer Program

在Flomaster 2511版本中，Simcenter Flomaster 的安装程序切换为 Siemens Installer Program。对管理多个西门子软件的系统管理员来说，可通过同一个安装脚本完成多款软件的安装。

Sample Systems

Flomaster 2511版本新增两个示例系统：

Data Center Cooling Simcenter STAR-CCM+ FMU

展示如何使用 Simcenter Flomaster 为浸没式数据中心与换热器建模，并使用Simcenter STAR-CCM+ 创建嵌入式 FMU，建立三维数据中心仿真模型，与一维系统仿真耦合。

Rotating Cavity Secondary Air

展示如何基于定义好的边界条件和几何形状，利用旋转腔体组件构建完整的二次空气系统（Secondary Air System）设计。
