Simcenter Flomaster一维热流体系统仿真专家

Simcenter Flomaster是西门子工业软件旗下一款专业的一维热流体系统仿真工具，在航空航天、电力能源、电子液冷等领域得到广泛应用。对于复杂流体系统，Flomaster可以快速建立精确的系统仿真模型，进行高精度的瞬态、稳态分析，并进行压力、流量、温度、流速等参数的预测，帮助工程师在实际测试或制造之前发现潜在的系统问题。

使用Simcenter Flomaster 对水力系统进行仿真

本片文章通过一个使用Simcenter Flomaster 对水上滑梯的水力系统进行分析的案例，从泵的选型到瞬态仿真，帮助大家一步步了解整个水力系统，以及Flomaster的仿真能力。

01水上滑梯的工作原理

在炎炎夏日，没有什么比从高高的水上滑梯上呼啸而下，激起一片清凉水花更快乐的了。那么水上滑梯是如何工作的呢？

在水上滑梯底部，水会汇集到游泳池或蓄水池中。随后，大功率电动水泵将水加压，并通过管道系统将其输送至滑梯顶部的平台。

整个管路系统不仅包括管道，还包含弯头、阀门以及其他管路元件。这些部件共同保证水能够高效地在整个回路中流动，同时对水流方向、压力和流量进行控制。

当水到达滑梯顶部后，重力开始发挥作用。水沿滑道向下流动，在滑道表面形成一层快速流动的薄水膜，从而降低游客与滑道之间的摩擦。这不仅让滑行更加平稳、快速和安全，也提升了整体体验。

当水再次回到滑梯底部后，会经过收集、过滤并重新利用。因此，水上滑梯实际上是一个能够循环利用水资源的系统，同一批水可以被反复使用。简单来说，水泵把水送上去，重力让水流下来，共同构成水上滑梯的完整水循环系统。

02使用Simcenter Flomaster 建立水力系统模型

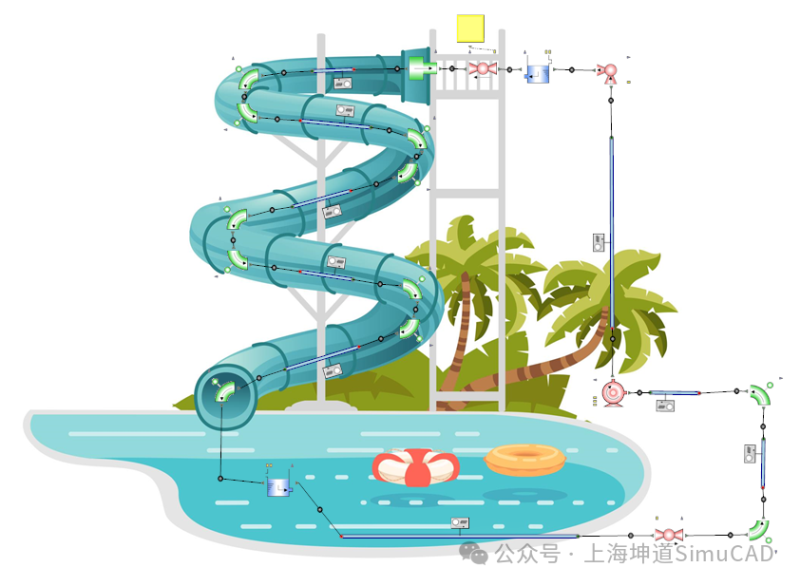

在Simcenter Flomaster中，可以通过软件提供的元件库搭建整个水上滑梯水力系统，并为各个元件定义所需的输入数据。这些信息能够完整描述系统的结构和运行条件，并用于开展准确的系统级仿真。

03找到合适的水泵——流量平衡

流量平衡（Flow Balancing）是Simcenter Flomaster中的一项强大分析功能。

它允许用户设定系统所需的目标流量，并计算实现这些流量所需要的输入参数。这一功能对于优化孔板、阀门、水泵等元件非常有用，可以帮助确保流体在系统中的分配更加准确、高效。

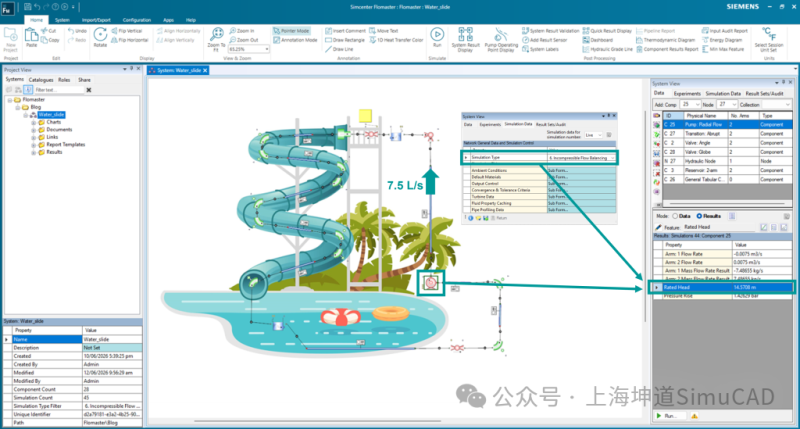

在水力网络中，水泵是最重要的组成部件之一。通过Simcenter Flomaster 的流量平衡功能，可以计算系统所需的泵扬程，从而确定克服系统高程差以及管路中的水力损失所需要的能量。

根据计算结果，我们可以选择最适合当前应用的水泵，确保其能够满足系统要求，同时保持高效、可靠的运行。

水上滑梯的体积流量会根据滑梯的尺寸和类型产生较大差异。在本案例中，我们假设系统的体积流量为 7.5 L/s，即 0.0075 m³/s。

确定目标体积流量后，我们将进一步计算所需的泵扬程，以维持足够强劲的水流，同时保证游客获得良好的滑行体验，并维持系统稳定的压力和流量。

04稳态仿真

稳态仿真可以帮助我们了解水力网络在正常、稳定运行条件下的状态，也就是系统达到平衡后的运行情况。

通过仿真结果，我们可以分析整个网络中的关键参数，例如各个位置的压力、不同支路中的流量、其他重要的水力参数，这些结果对于发现潜在问题非常重要，例如过大的压力损失或流量不足，同时也可以帮助我们验证各个系统元件是否在规定的工作范围内运行。

基于这些分析结果，我们可以进一步优化水力元件的布局和系统设计。最终，稳态仿真可以为设计高效、可靠的水力系统提供基础，并为后续更加深入的分析奠定基础。

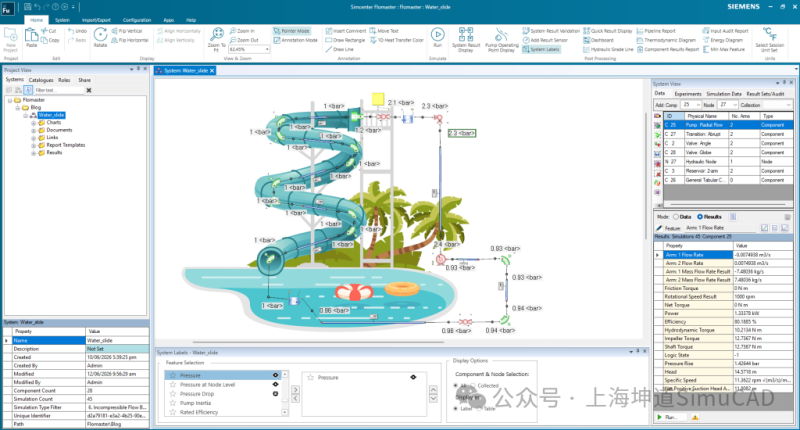

在稳态分析中，我们还可以利用软件提供的各种结果分析功能，例如标签（Labels）。通过标签，可以直接在系统网络中显示最重要的仿真结果，从而更加直观地查看系统运行状态，例如显示各节点的总压力。



05瞬态仿真

当我们希望观察系统在一段时间内的动态变化时，就需要使用瞬态仿真。瞬态过程通常发生在一些特定操作期间，例如阀门开启或关闭、水泵转速升高或降低、设备启动或停止。

与只描述单一运行工况的稳态分析不同，瞬态分析能够捕捉系统的动态响应过程，帮助我们了解压力、流量以及其他变量如何随时间发生变化。

在本案例中，我们将模拟流量控制阀关闭的过程，并分析水力系统对此作出的响应。通过这一分析，我们可以确定系统需要多长时间才能恢复到正常运行状态，同时识别过程中可能出现的瞬态效应，例如压力突升、流量变化、系统响应延迟。

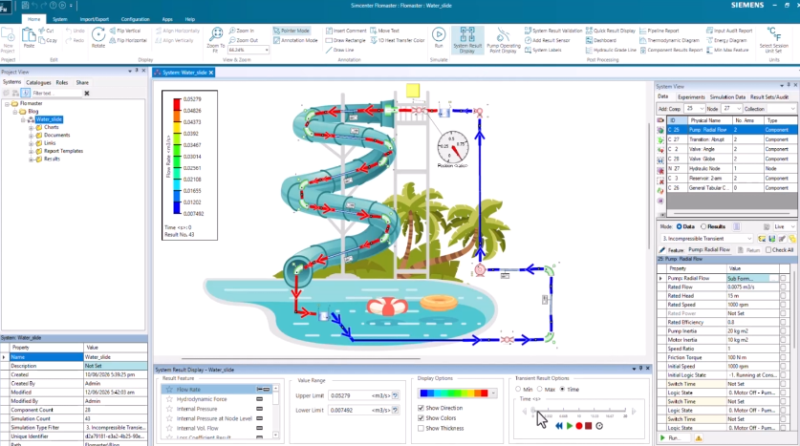

系统结果显示（System Result Display）功能对于分析瞬态仿真结果非常有价值。它可以帮助我们直观地观察系统各个节点和元件中的不同物理量，以及这些参数随时间的变化。

此外，该功能还可以通过箭头清晰显示流动方向，并利用颜色映射表示数值大小。案例中还集成了一个结果传感器（Result Sensor），用于显示阀门的开启比例。

06结语

从水泵将水输送到滑梯顶部，到水流沿滑道回到水池，一个看似简单的水上滑梯背后，其实包含了泵、管道、阀门以及各种流体元件共同构成的复杂流体系统。

通过 Simcenter Flomaster仿真分析，工程师可以在设计阶段对这类系统进行一维建模和仿真，分析稳态运行状态，并进一步评估阀门启闭、泵启停等瞬态过程，从而在实际搭建系统之前了解流量、压力及动态响应，辅助系统设计和参数优化。

无论是水上乐园的供水系统，还是航空航天、电力能源及电子液冷中的复杂流体网络，Simcenter Flomaster都可以帮助工程师从系统层面理解流体如何流动，并更快找到合适的设计方案。如果您希望进一步了解Flomaster，欢迎联系上海坤道，我们提供软件销售，仿真项目委托与全流程的技术支持。

FAQ

Q1：Simcenter Flomaster和Amesim的特点与区别？

很多人都知道Flomaster和Amesim，但在具体工程应用中不知道怎么选。Amesim和Flomaster都是西门子旗下Simcenter产品组合中的系统仿真软件，但定位有所不同，是互补的关系。

Flomaster是专业的一维热流体系统仿真软件，专注流体管网，核心优势在于对复杂流体系统中的流动、传热进行高精度、高效率的建模，尤其擅长处理复杂管网内的流量/流速/压力/温度分布及水锤等瞬态效应，比如大型液冷、油气管道、船舶管网、航空燃油管网、等场景。

Amesim是一个多物理场系统仿真软件，核心是解决机械、液压、气动、电气、热等多领域耦合的复杂系统问题，擅长机 - 电 - 液 - 热 - 控制耦合仿真，比如整车热管理、飞机作动系统等需要多域交互的场景。

如果您的核心目标是优化流体系统（如大型液冷系统、燃油系统、整车热管理等），追求计算速度、精度和热流体细节，可以选Flomaster；如果您需要研究多物理场相互作用，可以选Amesim。

Q2：Flomaster能做什么？

作为专业的热流体系统仿真软件，Flomaster能求解：

• -压力、温度、流量预测
• -液体、气体&制冷系统仿真
• -稳态&瞬态分析
• -可压&不可压缩流
• -流动&传热分析参数研究
• -任意规模及复杂度的系统
