2025年4月，西门子正式发布Simcenter Flomaster 2504版本。本次更新在模型导出、协同仿真、后处理等多个方面均有显著提升，进一步拓展了Simcenter Flomaster对复杂工程系统进行一维热流体仿真分析的能力，并有效提高仿真效率与精度。

接下来，一起来看看本次版本有哪些值得关注的新功能吧！

License Free Embedded Solver FMU Export

Simcenter Flomaster可以将系统导出为FMU，并将模型和求解器嵌入FMU，以便在其他计算机上运行。

Flomaster 2504新增了一种license选项，如果购买该选项，可以导出无需Simcenter Flomaster license就能运行的FMU。这样FMU就能部署在没有激活license的服务器环境中了。

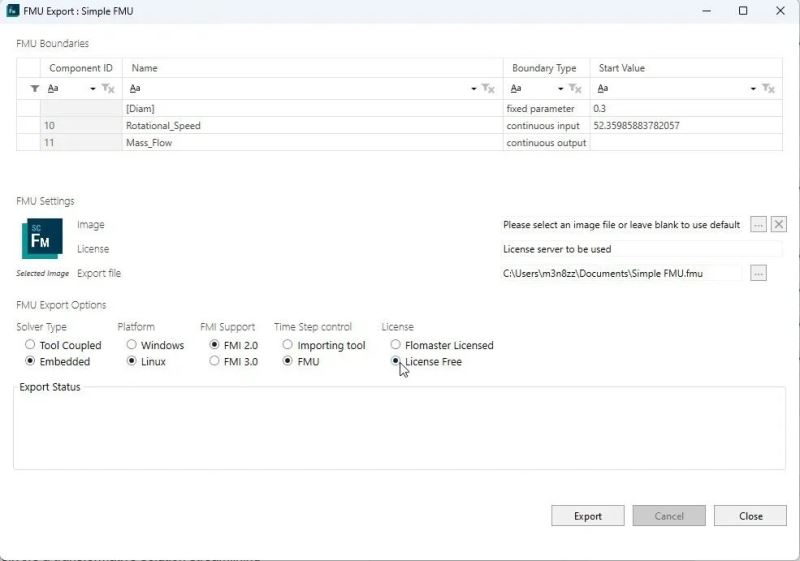

图1 配置License Free的FMU导出

xDT Export for Simcenter Executable Digital Twin Gateway

Simcenter可执行数字孪生网关提供了一种革命性的解决方案，简化了Simcenter数字孪生在工业边缘设备上的集成与部署流程。即插即用的功能使license配置不再复杂，加快实现可执行数字孪生。该方案有助于简化大规模部署，利用边缘计算实现无缝衔接且灵活可扩展的系统部署。

现在，在具备xDT license的前提下，Simcenter Flomaster 2504可以输出基于FMI标准的xDT模型。

Min\Max Feature

Simcenter Flomaster 2504 在稳态结果的后处理中新增最小/最大值工具。

用户可以快速识别所选特征的最小值与最大值，同时报告这些值所对应的组件或节点位置。

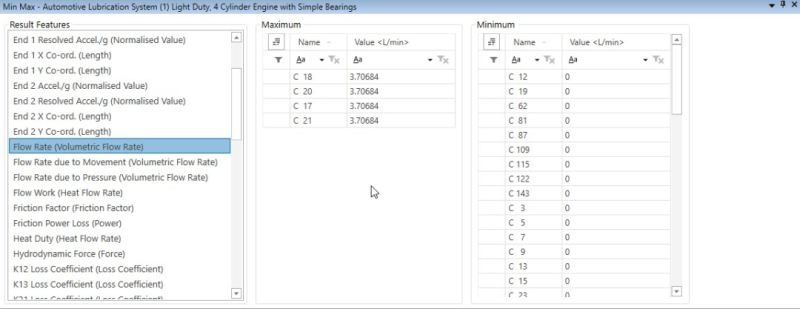

图2 Flow Rates最大最小值报告

Transient Flow in Pipe: Two Phase: Separated Fluid

“Pipe: Two Phase: Separated Fluid”中新增了一个流体动力学模型的选项。现在用户可以选择原有的准定常模型或新的瞬态模型。新的瞬态模型考虑了流体的可压缩性与动量惯性，能够求解瞬态质量与动量方程。



Refprop Version 10

Simcenter Flomaster 内置的NIST Refprop已经升级至10.0版本。此更新提供了最新的流体特性计算方法。



Fluid Mixing Reservoir: Expansion Tank: Degas Bottle

“The Reservoir: Expansion Tank: Degas Bottle”功能增强，进一步优化了瞬态仿真过程中对罐内混合流体的建模。



Sample Systems

Simcenter Flomaster 2504 新增了三个示例系统：



Preliminary Secondary Air Design System

该示例系统模拟了一个简单但完整的二次空气系统（SAS）。根据SAS系统几何结构、进出口边界条件和发动机转速，就可以进行燃气轮机的初步设计。

系统中包含强制涡（Forced Vortex）与迷宫密封（Labyrinth Seal）组件，可以模拟SAS中的关键流动特性。该示例旨在展示燃气轮机工程师如何搭建一个基础的SAS 模型，实现初步设计与分析。



Secondary Air Simcenter 3D Co-simulation

该示例系统演示了 使用Simcenter Flomaster 与Simcenter™ 3D对二次空气系统（SAS）实现协同仿真的流程。

该示例系统是在“Preliminary Secondary Air Design Sample System”的基础之上，通过引入一个FMU元件与Labyrinth Seal连接，来精确模拟基于给定飞行剖面的引擎模型的密封圈间隙。该实例旨在展示与Simcenter 3D协同仿真能力，以提高SAS 模型的准确性，以及如何实现这一目标。



Y-Junction Simcenter STAR-CCM+ Co-simulation

该示例演示了使用Simcenter Flomaster与Simcenter STAR-CCM+对Y-Junction进行协同仿真的流程。

Simcenter Flomaster中使用压力-流动源定义进出口的边界条件，通过FMU与STAR-CCM+通信。在STAR-CCM+中设置场景和图表，可用于分析仿真结果。此示例旨在展示Simcenter Flomaster 与Simcenter STAR-CCM+ 实现协同仿真的能力与优势。


Preview Features

Simcenter Flomaster 2504 还新增以下预览功能（需注意预览功能受Beta Code Terms约束）：



Flow Tracking

该功能用于追踪流体从进口到出口的路径，有助于理解流体在系统中的流动过程，并可视化结果。

当设置的流体种类超过15 种时，颜色标识将会重复。



Flow Divider

新增的Flow Divider组件可将进口流量按设定比例分配至两个出口，例如30%分配到一侧，70%分配到另一侧。



Two Component Flow Component

该组件支持对有两相流（如空气和水）的管道进行建模。



Multi-physics Pipe Enhancements

SimcenterFlomaster 2021.1 首次引入Multi-Physics pipe组件，该组件采用粒子追踪方法，可以模拟sharp temperature或concentration front，而不会出现数值扩散带来的结果模糊问题，适用于牛顿流体和不可压缩非牛顿流体。从Flomaster 2022.1 起，持有Simcenter Flomaster Fluid System 或更高级别license的用户均可使用该功能。

在Flomaster 2504中，新增了一组增强功能，可以在预览功能中通过开关激活，进一步扩展了多物理场管道功能的适用范围：

01 支持可压缩流的多流体仿真

02 支持对沿管道长度方向流动的液体中的air slug进行建模

注意：如果没有启用预览功能，以上增强功能也不会启用。



Cavity Face Geometry Reader

该功能可在Simcenter 3D的边界设置中激活新向导，用于读取腔面的几何形状，腔体映射到一维热交换边界上。

立即升级Simcenter Flomaster 2504, 开启仿真新体验！

如果您想深入了解2504版本新功能，或了解Simcenter Flomaster一维热流体系统仿真解决方案及应用案例，欢迎拨打 021-62157100或通过官网留言（www.simu-cad.com)与我们联系！
