2025年4月15日，西门子正式发布Simcenter Flotherm 2504版本。在新版本中，Flotherm Pack模块迎来重要更新——从网页升级为独立应用，不仅支持创建详细封装模型、双热阻模型和Delphi模型，还能直接导入Flotherm，完成模型校准和后续分析，为用户带来更高效、更精确、更可靠的热仿真体验。除此之外，还有哪些功能亮点呢？一起来看看吧!



Simcenter Flotherm Pack 模块



Simcenter Flotherm Pack 最早在约20年前以网页应用的形式推出，用于快速创建单芯片封装模型。尽管Simcenter Flotherm Pack 托管于西门子的服务器上，但它是基于过时的网页开发标准开发的。随着当前法规要求、信息安全审查以及企业合规体系的不断完善，Flotherm Pack不再适合作为Web工具使用。



Flotherm 2504版本提供了新的解决方案，在Simcenter Flotherm中创建新的应用窗口（app），用户可以创建详细封装模型、2R（双热阻）模型和Delphi（多热阻）模型。通过与Simcenter Flotherm 紧密集成，用户可以高效完成模型校准、创建嵌入式BCI-ROM模型等后续工作流程。



• 新增应用窗口（注意：该功能为授权模块，需获得MG300716FL – Simcenter Flotherm Pack Module许可）
  • 可以从Project Manager中启动，也可以作为独立应用运行。

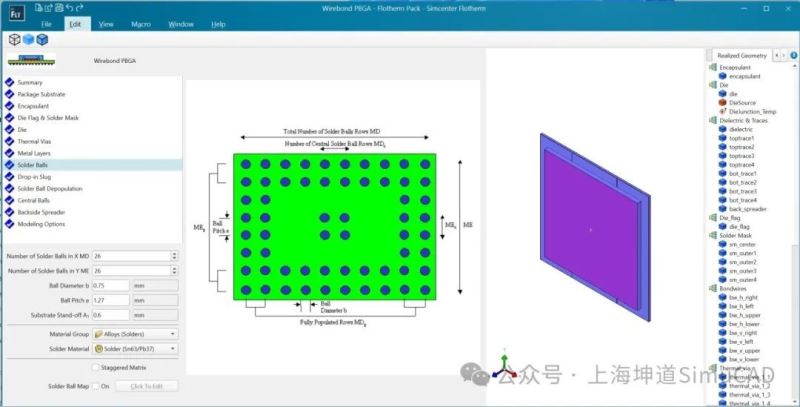

• 应用窗口包含四个部分：
  • 封装结构的树状图，包含属性表，用于设置封装参数；
  • 显示属性设置的图形视图；
  • 封装几何结构的3D视图；
  • 选项卡面板展示：
    ▪ 封装模型导入到Simcenter Flotherm后的显示效果，可以筛选3D视图中的显示对象
    ▪ 与Simcenter Flotherm Pack模块相关的材料数据库（该材料库独立于 Flotherm的主材料库，以便兼容旧模型）



• 用户可创建新的封装并保存到磁盘，或加载已有设计。已加载的设计可导出为 *.floxml文件，或直接导入到Simcenter Flotherm 中（从Project Manager中打开）。

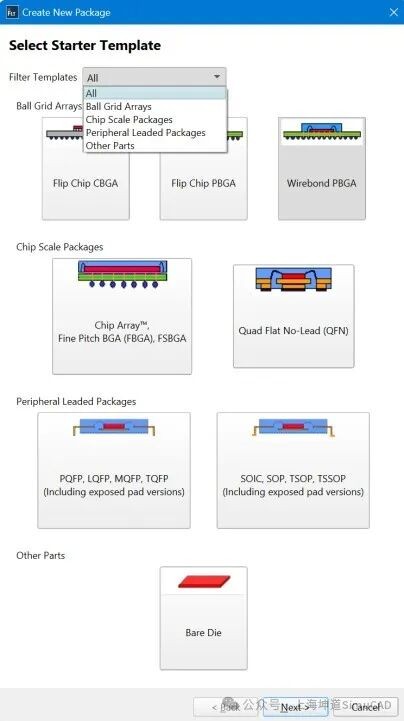

• 新设计可基于模板快速生成，这些模板涵盖主流IC元件厂商采用的通用制造和设计规则。只需要输入少量参数，就可以生成较为准确的封装模型。





• • 可以按类型筛选模板；
  • 点击Next进行下一步操作：

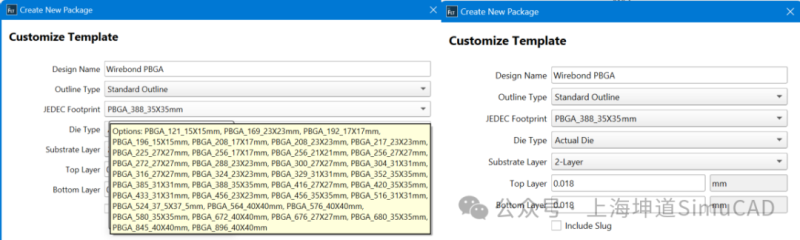

·  选择特定模板（Outline Type选择Standard Outline）来定义封装的整体尺寸和内部结构细节，或者从空白页面开始（Outline Type选择Non-standard Outline）。





·   用户可以设置其他参数与选项（不同封装类型所需设置会有所不同）。

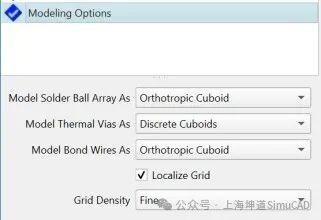

• 在导出或导入Flotherm前，需设置建模选项。





·        导入到Simcenter Flotherm 后：

o   将封装放置到当前项目的选定装配体中，根据所选装配体的局部坐标系确定位置。

o   如果是空装配体，则封装将放置于根装配体的原点。

o   封装成功导入Simcenter Flotherm 项目后，用户可以灵活地使用，例如：
▪ 使用导入的详细模型运行项目；
▪ 基于T3ster测试数据对封装模型进行校准；
▪ 创建嵌入式BCI-ROM模型；
▪ 保存到库中。

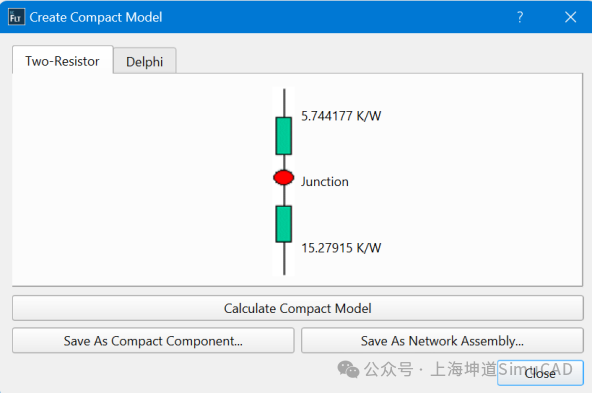

• 扩展的Command Center支持创建2R和Delphi紧凑热模型：

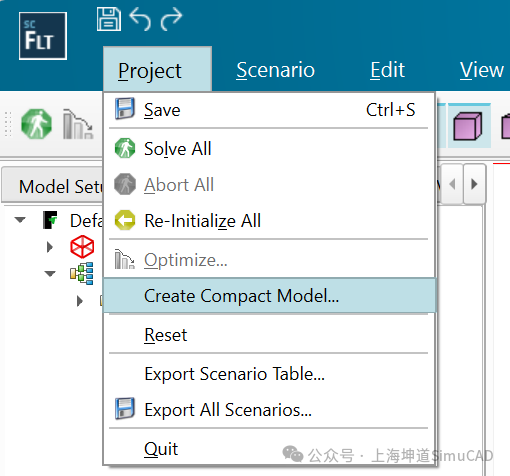

  • 点击Project →Create Compact Model

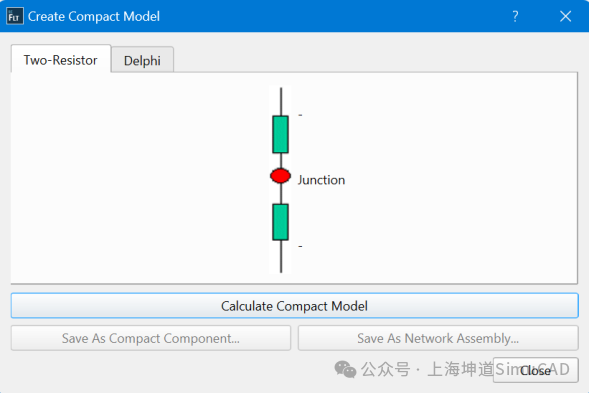

• • 选择所需模型类型，然后点击Calculate Compact Model

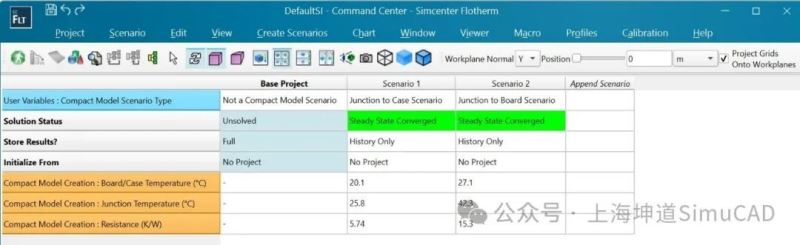

• • Command Center 将参照JEDEC标准定义的环境条件进行设定和求解





• • 求解完成后，结果将显示在属性表中，紧凑模型可导出为Compact Component或网络装配体（Network assembly）





模拟复杂工况 —— 污染物与湿度建模



在高湿度的恶劣环境中运行电子系统（如离岸型风力发电机组），或在设计数据中心时，需要将湿度纳入设计考量。研究表明，约55%的电子设备失效是由温度过高引起的，而19%的失效是由湿度引起的。此外，为了避免对精密的电子设备造成损害，数据中心中的消防系统常使用多种气体（如氮气、氩气和二氧化碳）进行灭火。



新版本支持用户通过后处理技术来考虑对水蒸气特殊处理后的组分浓度，计算湿球温度和饱和度。



• 选择用于计算组分浓度的相应流体
  • 点击Model Setup → Concentrations → Click To Edit
  • 若需计算湿度，请确保将水设置为Concentration 1
  • 可通过勾选框启用或禁用功能





• 在模型中设置浓度的方法包括：

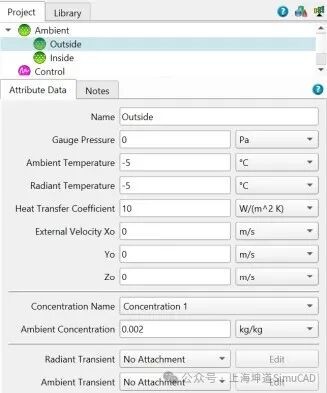

• • 使用环境属性（Ambient attributes）

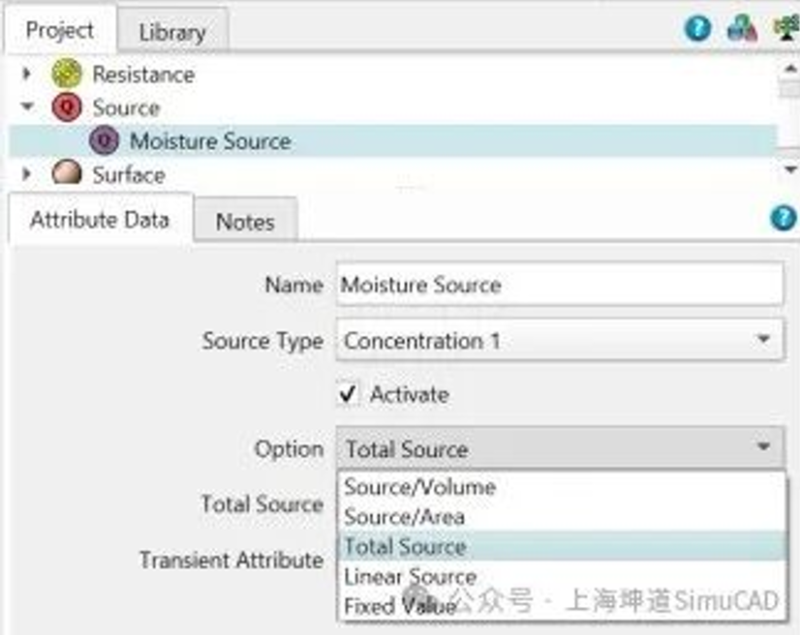

• • 使用带有源属性的模型中的Source

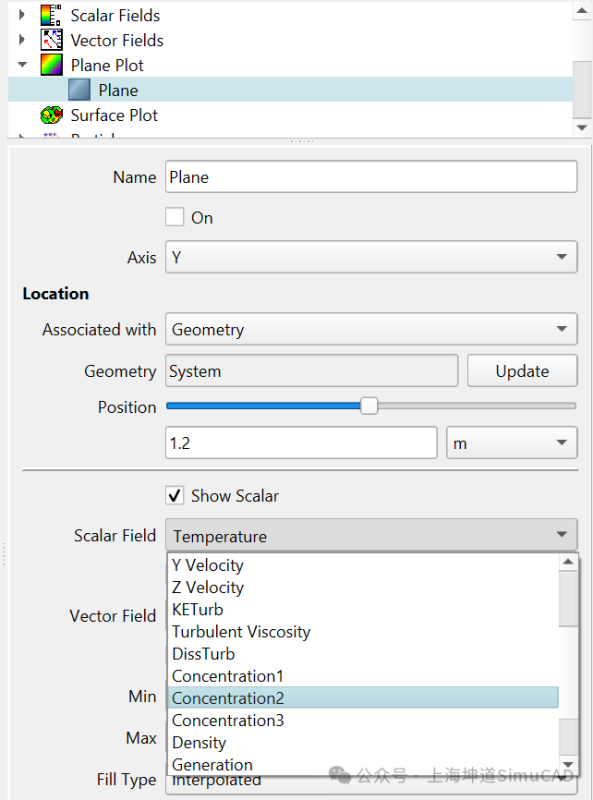

• 后处理阶段将创建其他的变量

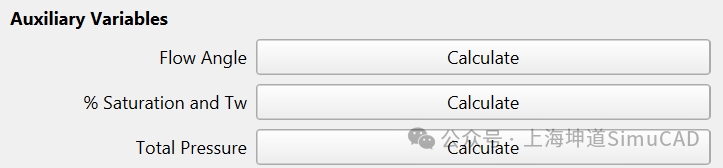

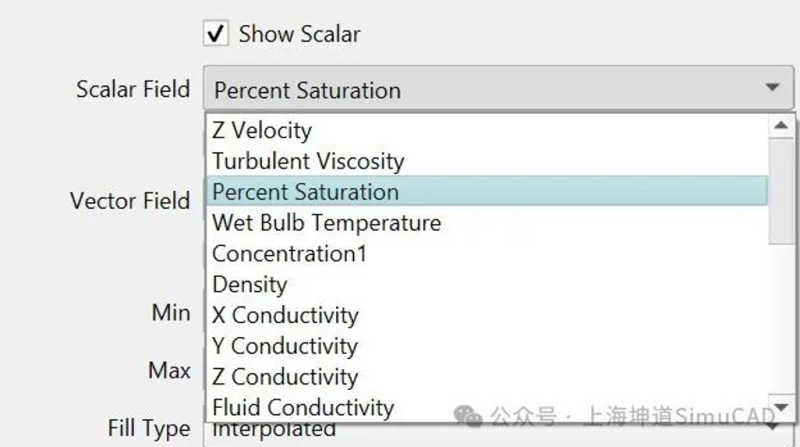

• 求解完成后，可在模型设置的辅助变量（Auxiliary Variables）中计算饱和度百分比和湿球温度（水应该设置为concentration 1）。





• • 计算完成后，结果将出现在后处理的下拉菜单和数据表格中。







提高效率 —— PCB元器件的标签功能



有助于更快地识别元器件及其关键信息，优化彩色PCB图的展示：

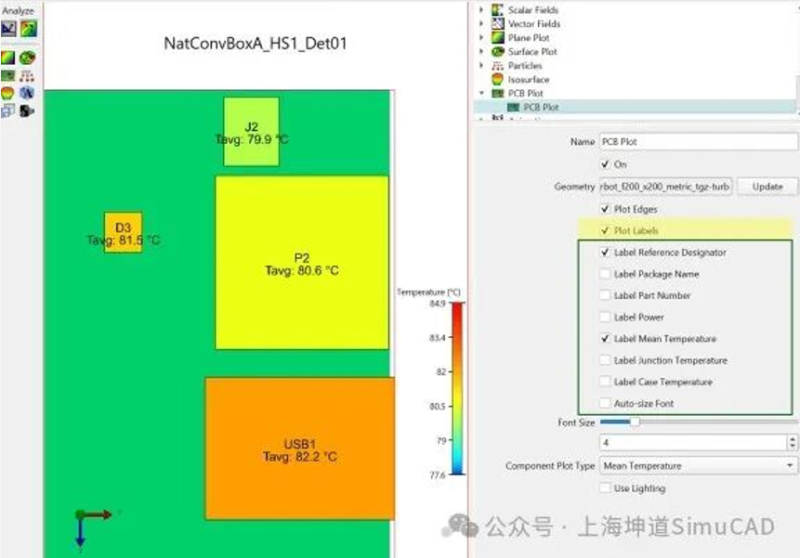

• PCB图新增标签功能





• • 用户可以选择显示所需的关键信息；
  • 可以设置字体大小，或勾选Auto-size Font。



立即升级Simcenter Flotherm 2504，开启热仿真新体验！
