利用 CFD 分析 PC 冷却系统
日期:2022-10-12
瞧瞧这个,受我自己的电脑冷却系统的启发,我设计了 一个PC 机箱,通过使用 CAD 创建机箱几何形状,以便在我们的 CFD 仿真中使用。对于 CFD,我使用的是 Simcenter Flotherm XT,这是一款电子散热 CFD 仿真软件,它利用基于 CAD 的几何体引擎,允许从模型创建到为 CFD 虚拟测试研究设置的无缝过渡。
这个模型的尺寸是基于我自己的电脑测量的。其中一些尺寸测量起来有点棘手,因为盒子内部的电线会妨碍测量。然而,这个模型的目的是为典型的游戏PC机箱提供一个良好的代表。
这一切是如何运作的?
那么,前面的两个风扇提供进入机箱的强制气流,然后经过PCB及其组件。来自CPU的热量传导到散热器,并将热量传递给经过的气流。散热器上的风扇通过增加流经散热片的空气速度来提高换热。热空气随后通过后部的风扇排出。
建立PC机箱冷却系统的CFD仿真
一旦PCB及其所有组件都插入到机箱中,模型就准备好了。稳态求解用于确定系统以恒定功率运行时,CPU最终达到的温度。我们决定将CPU的热耗设置为65 W,因为这是我运行测试时CPU收到的平均功率. 风扇的流量被调整到大约40 cfm,这是比较典型的PC冷却风扇。然后我们求解了模型,并让神奇的事情发生!

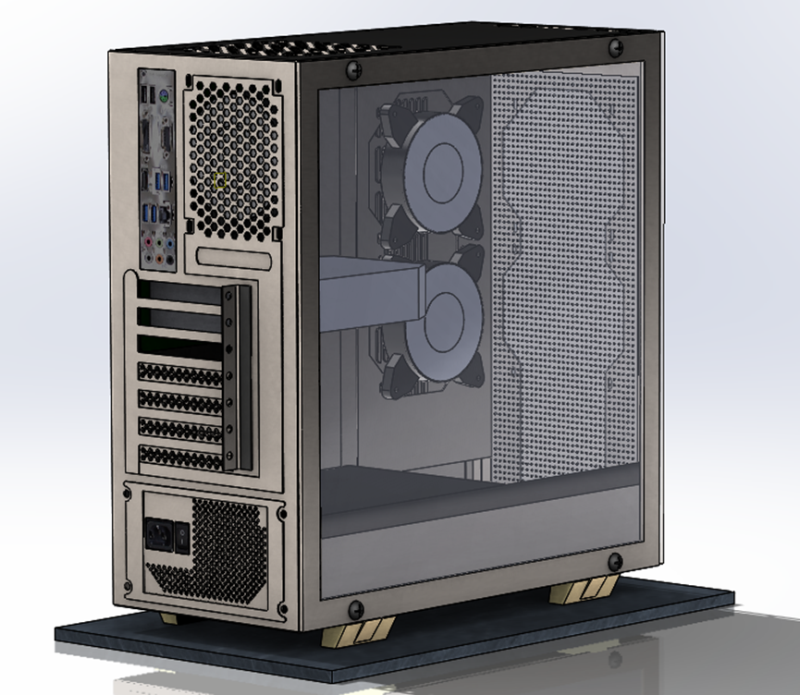

PC冷却系统-后视图
CPU温度结果

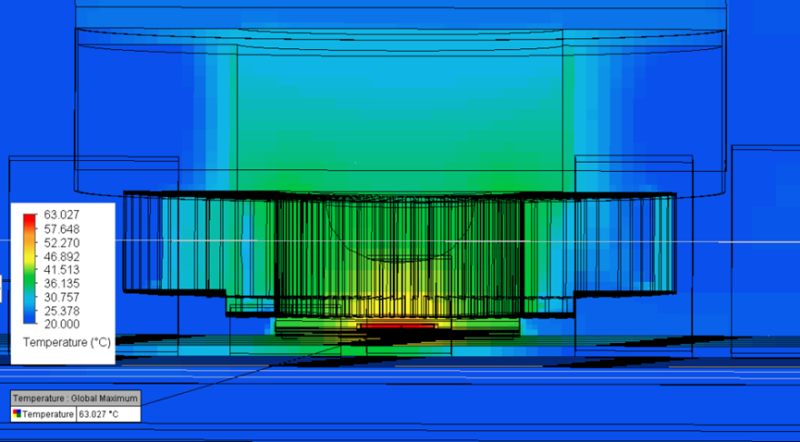

CPU温度-热模拟结果
最高模拟温度
最高温度记录在CPU内部的结温,达到63摄氏度。这些结果与我记录的真实PC的结果非常接近,并论证了案例的有效性。然而,总有改进的空间。
下一步是什么?
网格细化是CFD模拟中的一个重要的关键领域。为了更好地捕捉进出电脑通风口的流体以及从CPU到周围环境的热传递,我们的下一个目标是优化整个系统的网格。
