Simcenter FLOEFD 2020.2新功能介绍

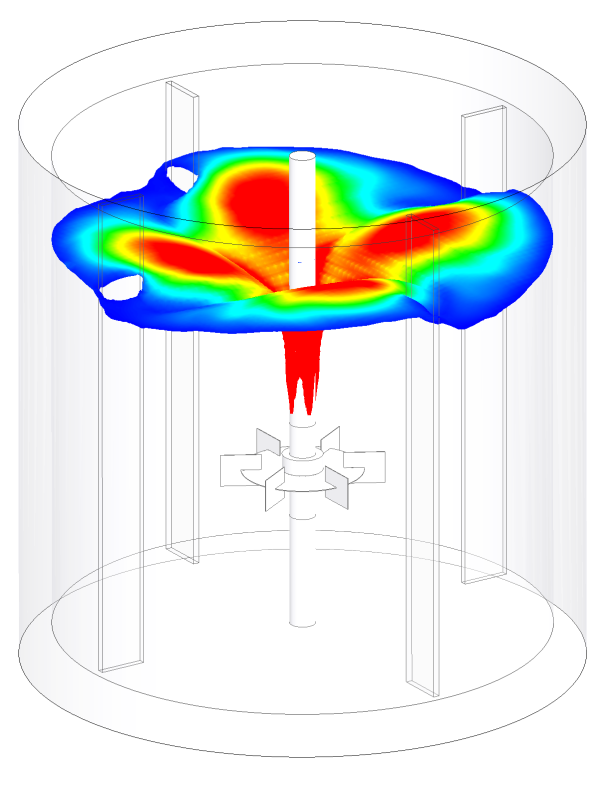

1.旋转自由液面

可以模拟旋转设备的自由液面工况。

​

2.Simcenter FloEFD EDA Bridge文件可以保存和更改

在Simcenter FloEFD EDA Bridge界面中可以调整PCB相关参数并保存为文件格式，也可以直接打开已经保存好的PCB模型（*.edabridge文件）。

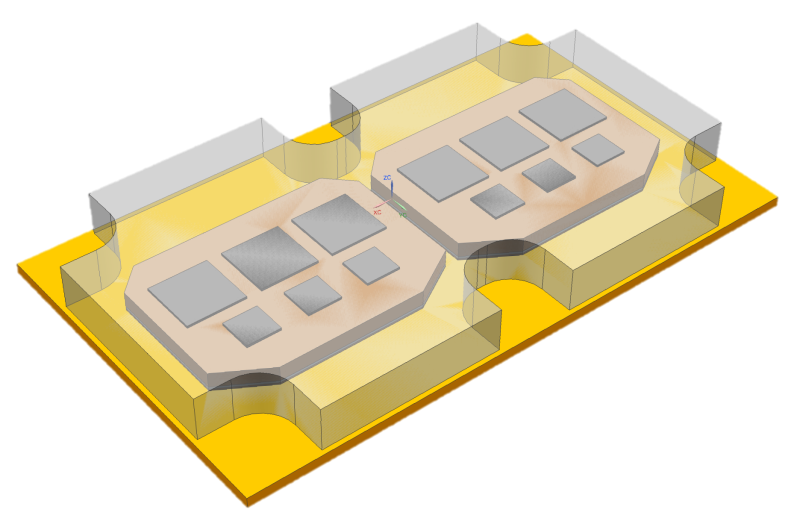

3.SmartPCB材料选择

在SmartPCB中，支持从数据库选取导电层和绝缘层的材料。这对于导电材料和绝缘材料不是默认的Cu和FR4时将十分有必要。

4.BCI-ROM求解器

BCI-ROM模型现在可以直接由FloEFD的可执行程序（Results_Exporter.exe）求解，不再依赖于诸如MATLAB或GNU Octave等第三方软件。

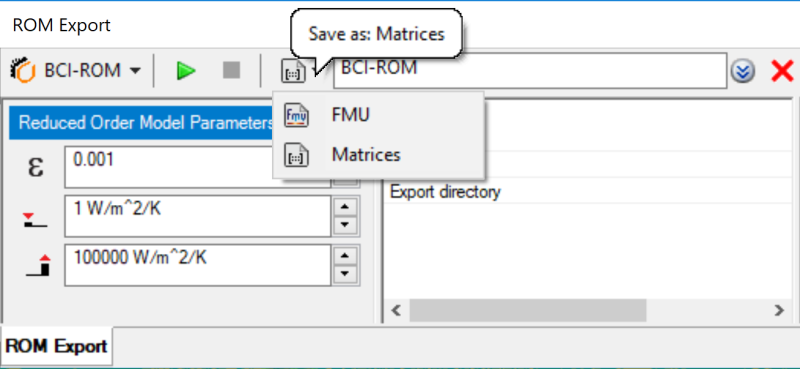

5.BCI-ROM FMU输出

BCI-ROM模型支持以FMU模型输出。FMU模型可以导入1D或者3DCFD软件进行联合仿真。

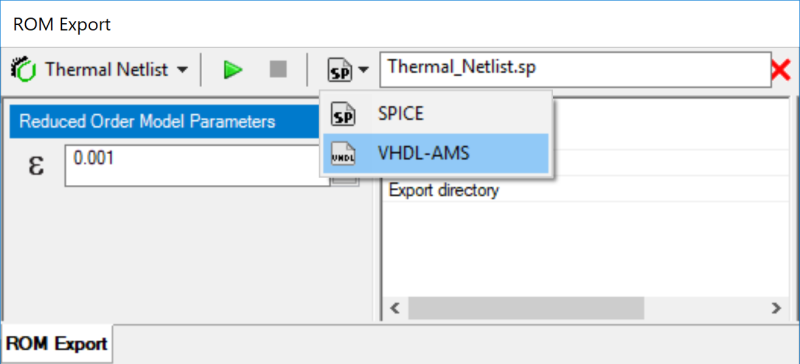

6.Thermal Netlist VHDL输出

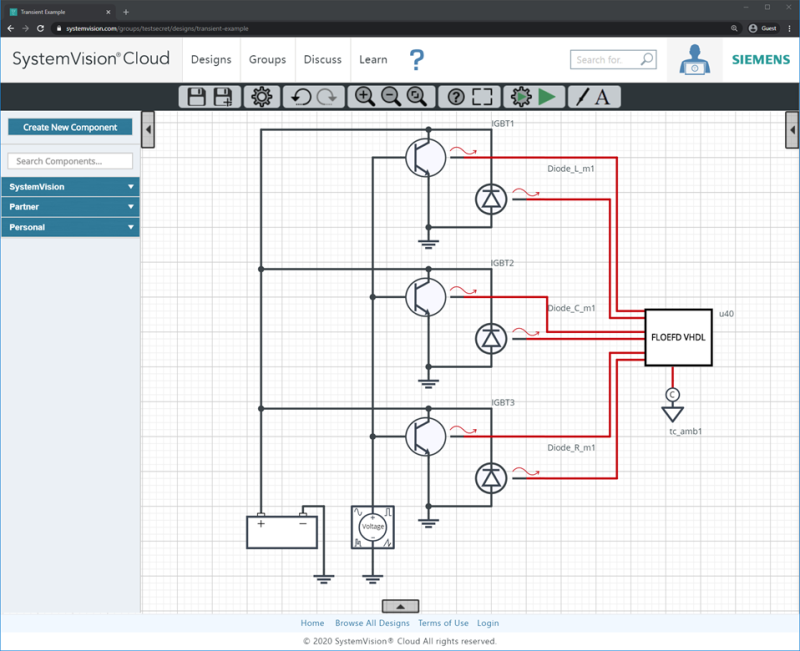

Thermal Netlist（热网表）可以通过VHDL格式文件导出，给其他软件如Xpedition-AMD或SystemVision Cloud做电路的热电联合仿真。

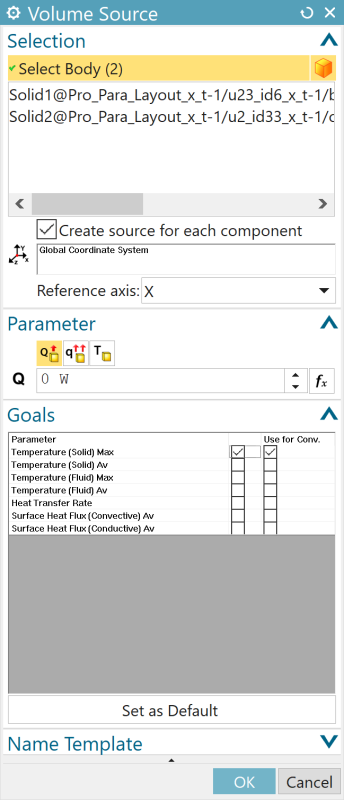

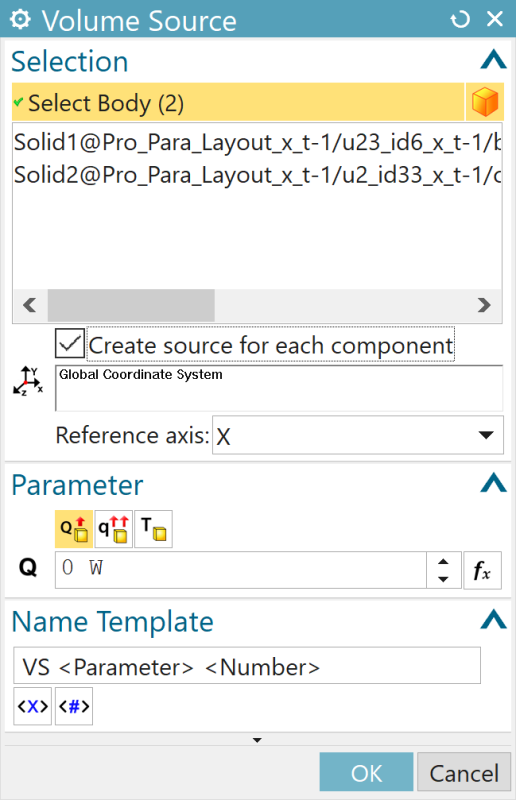

7.创建独立热源

对于所选元件（多个），可以为每一个元件或表面创建独立的热源，而不是一个整体热源。

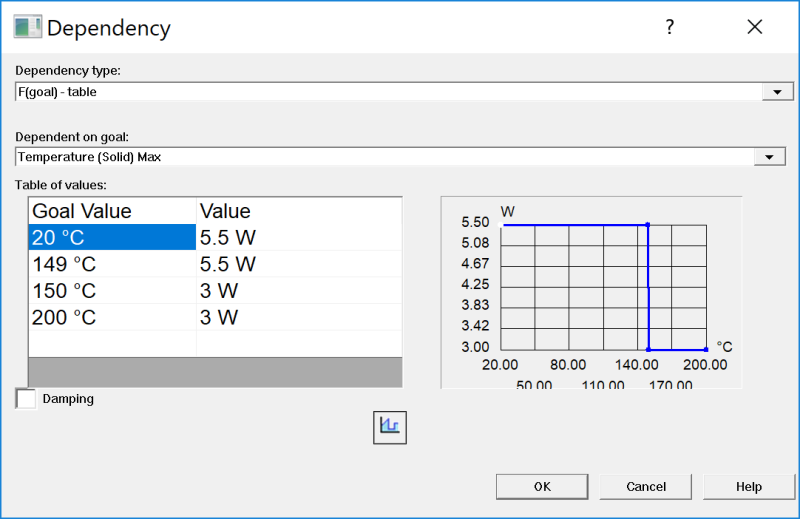

8.特性定义时相关目标可用

在特征定义（比如热源定义）界面中，相关目标（比如固体温度）直接可用。这大大提高了定义数值随目标值变化的特性参数的便捷性。比如几十个热源，每个热源的发热都与本身最高温度有关。

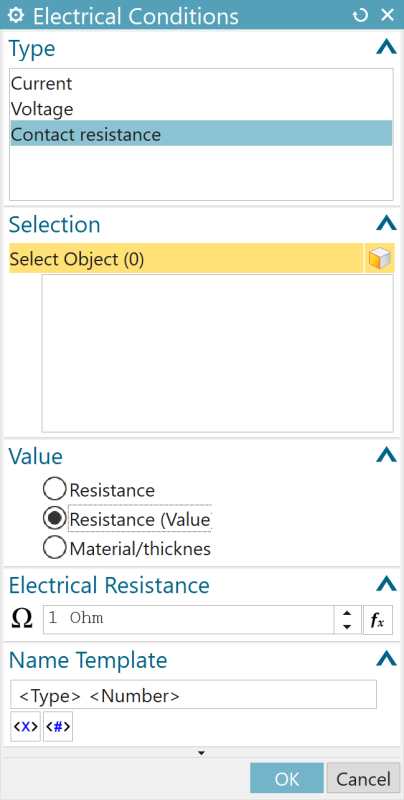

9.电阻：总值

作为定义材料厚度，和从数据库中选择预设的电阻之外，现在可以直接定义一个总电阻值。这使得在参数研究中探究电阻值的变化更加方便。

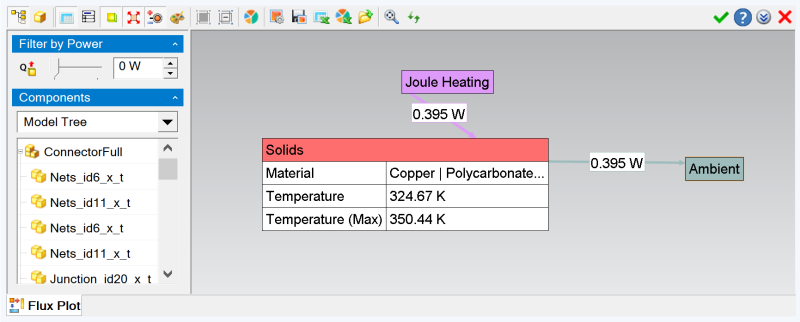

10.热通量平衡：

可以按显示节点的类型将其合并显示。当显示所有元件的热通量图时，通过group all可以合并显示成综合热平衡图像。额外的，辐射将区分为定向辐射、热辐射和太阳辐射。

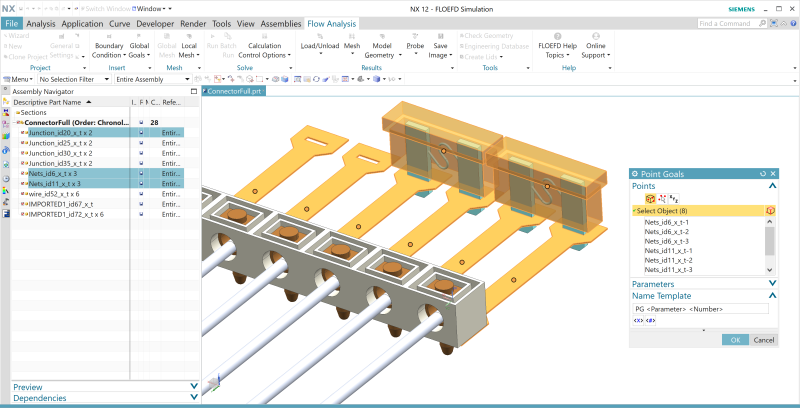

11.点目标改进

可以通过在模型树中选中某个元件，来定义该元件的几何中心点。附加的，你可以通过取消线性插值来输出网格节点的计算值作为点目标的值。

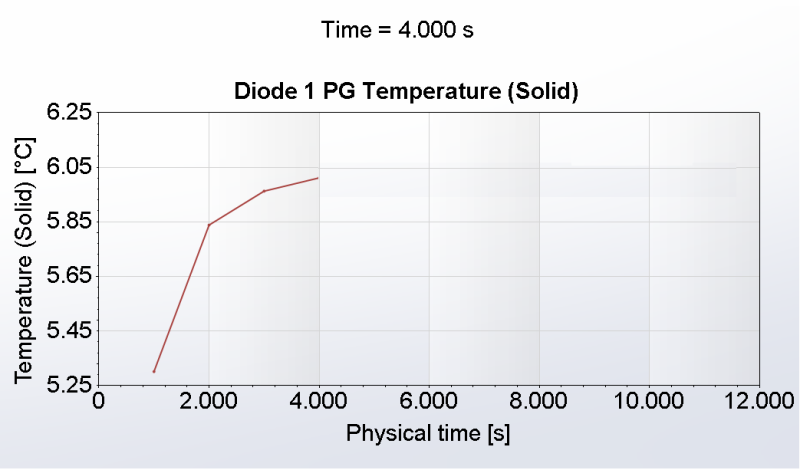

12.特定时间节点的目标图

现在支持目标计算曲线显示到所加载的计算时间节点，而不是整个计算时间。

13.在目标图中显示计算过程中达到的最大值

目标列表中新增两列数据：计算过程中达到的最大值，和达到最大值的时间点。

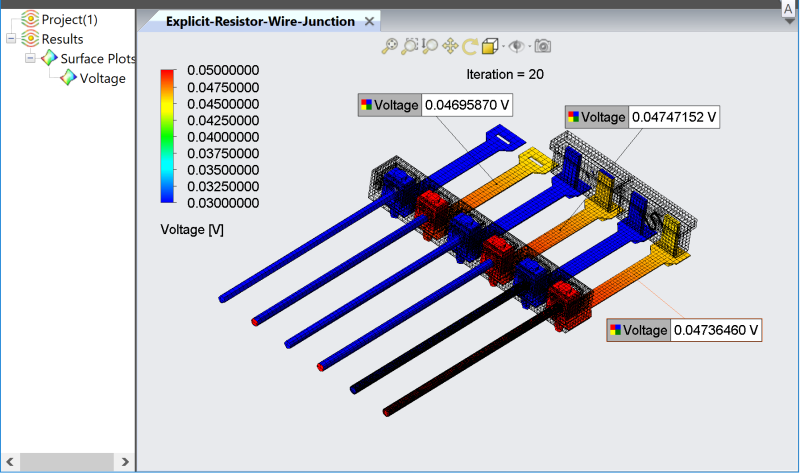

14.Simcenter FloEFD Viewer中的探测笔

现在可以在Simcenter FloEFD Viewer中使用探测笔功能来动态显示数值。

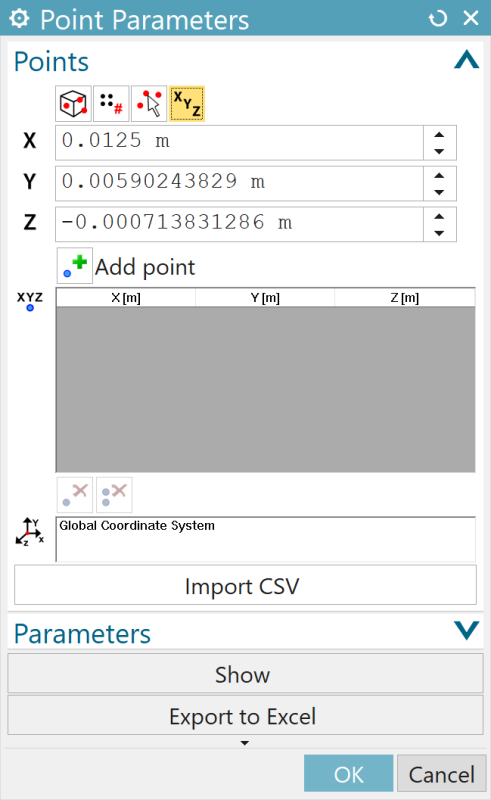

15.点参数定义

在点参数定义时，现在可以通过导入CSV或者text文件的操作，来获取点的位置。

16.增加mil单位

增加了一个长度单位mil（密耳，毫英寸，1/1000in）
