MicroStripes EMI应用电子时讯10月 2007
日期：2007-10-15
最适合于系统/环境级EMC/EMI分析计算的电磁分析算法——TLM算法
最适合于系统/环境级EMC分析计算的电磁分析软件——MicroStripes
在系统/环境级EMC/EMI仿真业界一直存在着一个很难克服的难题：被仿真的电磁环境的巨大（设备整体，房间、飞机舰艇等）和所关注电磁辐射源头结构的细小（各种走线、缝隙等）之间的矛盾。由于电磁辐射结构在空间某一维度上尺寸很小（如走线和缝隙的横界面），所以在数值仿真计算时需要很小的网格才能有效的描述这些结构，但是过小的网格在巨大的整体模型的划分上会带来网格效率低下、占用超量计算内存计算时间超长等等令人难以忍受的问题。
在各种EMC/EMI问题的仿真计算算法中，业界领先的TLM（传输线矩阵法）算法独树一帜，以非常高效简洁的方式解决了上述困扰EMC工程师多年的问题。TLM算法具有公认的最佳效率资源比、卓越的计算稳定性（绝对稳定）、以及各种特有的EMC模型等特性，在业界领先的各EMC实验室中被广泛的采用。
TLM算法最初在1971年由Peter.B.Johns教授和R.L.Beurle教授于英国诺丁汉大学提出，并由Peter.B.Johns教授等人不断完善。1978年由Peter.B.Johns教授等人创建了KCC公司，随后推出了基于TLM算法的商用电磁场分析软件MicroStripes。1999年Flomercis公司收购了KCC公司，继续投入大量人力物力着重开发MicroStripes/FLOEMC软件，并使其成为了TLM算法中以至世界EMC/EMI分析领域最具领导者能力的代表。
世界知名的法国SIEPEL公司采用TLM算法（MicroStripes/FLOEMC软件）成功解决了微波暗室及内部天线的建模及计算问题。在该模型中同时对暗室壁上极难建模的大面积铁氧体瓦、和暗室内部宽带线天线进行建模，计算。计算结果中开阔场OATS的NSA偏差值仿真结果和实测结果相差不到1dB，达到了相当准确的程度。详细数据及建模过程请参考：Flomerics链接、http://www.siepel.com/PDFS/3_EMC_Europe_2006_-_Performance_prediction_of_3_meter_semi_anechoic_chamber.pdf 或 http://www.siepel.com/technical.asp 。
SIEPEL微波暗室实物环境 MicroStripes中仿真模型的建立

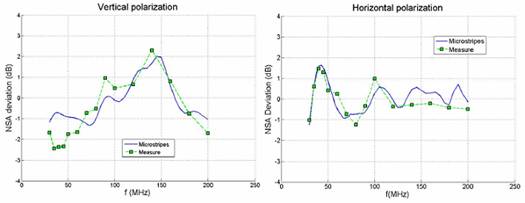

两种极化下的仿真与测试结果对比
在汽车EMC领域，世界领先的MIRA公司采用TLM算法（MicroStripes软件）验证了车载天线场分布的合理性，其测量与仿真数据的对比得到了令人满意的结果。详细数据及建模过程请参考：《电磁干扰与兼容》链接、Flomerics链接。
汽车与天线的TLM模型 仿真与测试结果对比
Flomerics公司利用MicroStripes软件为客户解决了很多EMC仿真的问题，其中包括业界所常见的系统屏蔽效能评估、系统EMC敏感度分析、系统辐射发射和传导发射问题研究、系统布线互扰问题分析以及静电雷击浪涌现象仿真等等。具体案例请联系Flomerics中国代表处。
