Flomerics公司在设计会议表示:“电子工程师应投入更多的精力进行前期热设计”
日期：2006-06-25

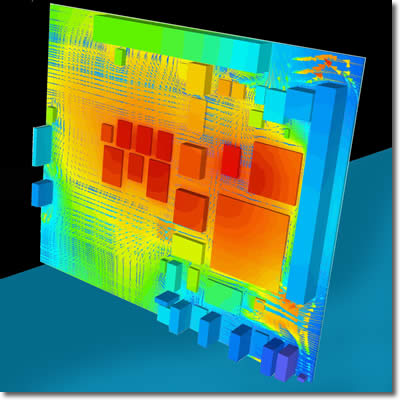

PCB板上的气流和温度仿真
Flomerics公司的应用工程师Alexandra Francois-Saint-Cyr在2006年DesignCon会议作了报告，鼓励电子工程师投入更多的精力在设计前期进行热设计。报告指出，因为电子设备的发热功耗正稳步增加，热设计应该被视为大多数产品设计过程中不可分割的一部分的。此外，Francois-Saint-Cyr指出，以往的方法是先确定PCB上的器件布局，然后再考虑器件的冷却问题，这极大地影响了器件结温和失效率。报告显示电子工程师可以用仿真的方法在PCB板的设计过程中发现潜在的散热问题。一旦发现，可以在此过程的初期解决这些问题，进行改进的代价也很低廉。
Francois-Saint-Cyr指出在热设计过程当中，如果缺乏电子工程师的参与，散热的解决方案就只能在设计后期才能解决，这时PCB板上的器件布局和走线都早已确定。这种设计流程的问题是：PCB板上的潜在散热问题往往要在后期投入巨大的花费才能得到解决。因为在后期解决散热问题经常会导致结构上的重要调整，如机柜的重新设计和PCB板放置位置的改变。对于一些成本比较敏感的产品, 在已经花费了大量的时间和金钱之后，突出的散热问题甚至会推翻整个设计方案。
Francois-Saint-Cyr展示了机械学科的专业背景如传热和流体知识如何在热设计过程中发挥关键作用。她阐述了热传导系数和热阻的概念并演示了它们如何用来计算典型的PCB的温度场。她系统讲述了对流、辐射、层流和湍流等理论，并演示这些理论对电子设备热设计的影响。她展示了散热器和接触材料如何运用了消除板上的局部热点。报告通过两种方案的对比，显示了PCB板上器件布局对结温和失效率的影响，其中一种方案的失效率是另外一种的8倍以上。
Francois-Saint-Cyr指出：如果在产品设计的早期使用板极热仿真软件，可以减少产品上市时间，降低产品的失效率。在早期进行热分析有助于PCB板上的潜在散热问题并提出灵活的解决方案，以免工程师在接下来的几百个小时进行了无效的工程设计。在这个阶段发现问题可以通过很容易的改变布局来解决散热问题，这在设计初期几乎不需要成本。对电子工程师来说，板极热仿真软件很容易使用，因为它与电子工程师已经在使用的EDA工具很相似，如功能方块图和物理布局的绘制。
