风洞
风洞是一种产生人造气流的管道，用于研究空气流经物体所产生的气动效应。ATS的产品能够为您提供包括风洞、风洞控制器、风速测试设备等在内的整套解决方案。

风洞的用途
1、元器件研究：为半导体器件、IC的结到环境热阻的测试提供满足JESD51-6标准要求的强制对流环境。
2、散热器热特性研究：可以测试不同尺寸的散热器在不同对流条件下的热特性和流阻。
3、PCB研究：研究PCB在特定环境下的热量及流场分布 流场可视化：在特制的测试段内，通过观察烟雾或气泡等手段直接观察风洞内的流场分布。
4、根据实际需求的不同，我们提供了三种不同类别的风洞：闭环风洞、开环风洞、便携式风洞。闭环风洞能够改变风洞内的流速及温度，开环风洞只能改变流速，便携式风洞体积比较小，便于移动。


主要型号及技术参数

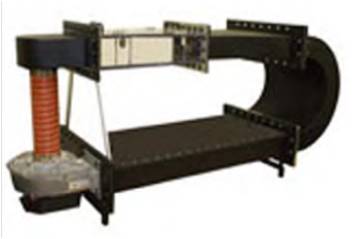

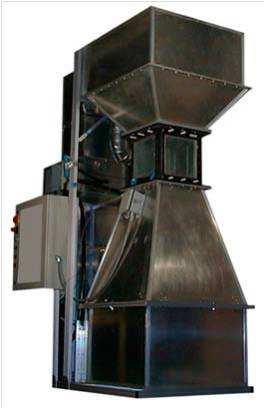

① 闭环风洞
我们提供了三种实验室级别的闭环风洞：CLWT-100，CLWT-067，CLWT-115。闭环风动能够提供各种不同的可再生的气流条件，并通过内置的风洞控制器精确地控制气体流速及温度。不同的型号提供了不同尺寸的测试区域及固定装置，以适应从小器件到超大规模PCB板等不同大小的样品的测试。


产品特点：
A、易于操作：每个风洞的测试区域都特别设置了开口，方便用户快速更换样品、调整样品摆放位置。
B、传感器端口：每个风洞都配备了不同数量的传感器端口，方便用户使用ATS配套的温度和流场传感器或者其他的热电偶、皮托管、热线式风速计等研究风洞内部的流速、温度以及压力。
C、气流特性：ATS的风洞提供高质量、低湍流强度的气流。
D、流场可视化：测试区域由树脂玻璃等透明材料制成，可通过烟雾或气泡等手段观察测试区域内的流场分布。

产品应用：
A、元器件测试：可测试单个或多个元器件。
B、散热器测试：研究不同尺寸的散热器在自然对流和强迫对流情况下的性能。
C、PCB测试：研究单个或多个PCB在风洞内的温度分布及流场分布。
D、高温性能研究：闭环风洞能改变风洞内的气体温度，方便用户研究高温对元器件及PCB板的性能、可靠性的影响。
E、传感器校准[1]：风洞内精确的温度、速度控制方便用户准确地校准传感器。注：该功能只有CLWT-115与CLWT-067拥有。

产品详细参数：

注释：[1] 标准配置为0-5m/s，但是可以根据客户的需求定制速度范围为0-50m/s。
            [2] 当需要低于室温的温度时，系统中需要添加制冷系统。

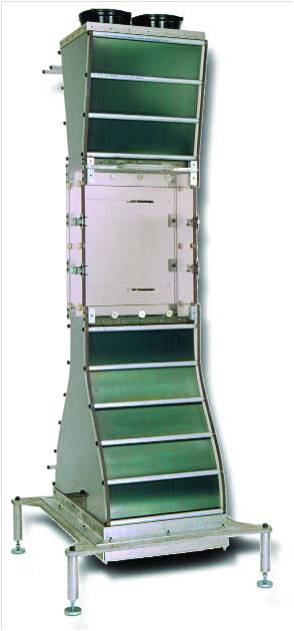

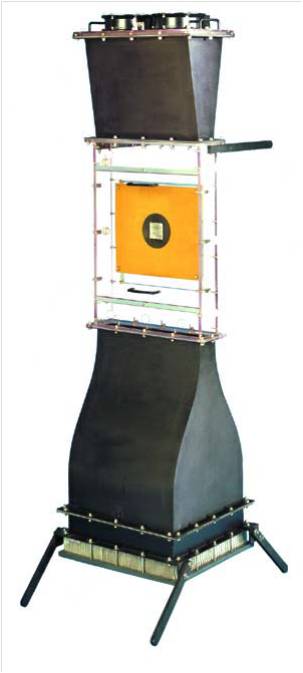

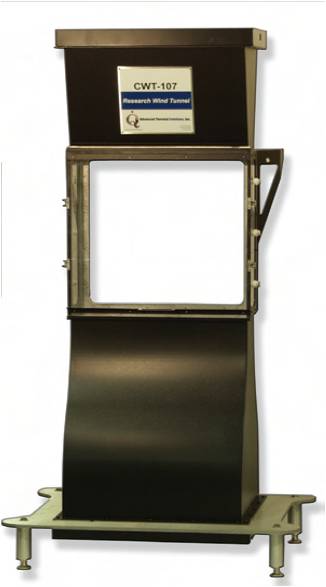

② 开环风洞
ATS提供了大量的开环风洞用于元器件、电路板以及热沉等样品的测试。与闭环风洞相比，开环风洞只能调节流速，不能调节气体温度。但是开环风洞的尺寸更加小巧，比相同能力的闭环风洞更加经济实惠。更多的型号能够满足更多不同的实验需求。用户可以通过改变风洞内风扇的供给电压手动改变风洞的风速，也可以通过ATS配套的风洞控制器WTC-100自动调节。在所有的开环风洞中，有1款是专门为pcb测试研发的WTC-PCB，有2款是台式风洞，专门用于空间有限的小型实验室。

产品特点与应用：
A、元器件测试：可以用于元器件的性能表征。
B、散热器性能：研究不同尺寸的散热器在自然对流和强迫对流情况下的性能。
C、散热器对比：在同一环境下，同时并排测试两个不同的散热器，比较其散热能。
D、PCB测试：研究单个或多个PCB在风洞内的温度分布及流场分布。
E、流场可视化：测试区域由树脂玻璃等透明材料制成，可通过烟雾或气泡等手段观察测试区域内的流场分布。
F、速度可调：通过调整外部电源，改变风扇的转速，从而改变风洞内的气体流速。
G、气流方向：通过控制风扇的运转，研究不同气流方向对样品性能的影响。
H、易于操作：每个风洞的测试区域都特别设置了开口，方便用户快速更换样品、调整样品摆放位置。
I、气流特性：ATS的风洞提供高质量、低湍流强度的气流。
J、流场可视化：测试区域由树脂玻璃等透明材料制成，可通过烟雾或气泡等手段观察测试区域内的流场分布。
K、传感器端口：每个风洞都配备了不同数量的传感器端口，方便用户使用ATS配套的温度和流场传感器或者其他的热电偶、皮托管、热线式风速计等研究风洞内部的流速、温度以及压力。
L、所有的开环风洞既可水平放置，也可垂直放置。
M、CWT-100、CWT-106可以选配ATS公司的加热元件HP-97，模拟器件或热沉在不同的冷板温度下的性能。
N、所有的开环风洞可以选配ATS公司的风洞控制器WTC-100，自动控制气体的流速。

产品详细参数：

注释：[1]、[2]该参数可根据用户实际需求提供定制化服务，具体情况请与我们联系。

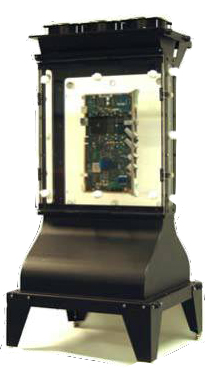

③ 专为PCB板开发的开环风洞CWT-PCB
开环风洞CWT-PCB是一种独特的完全可控的气腔，可用于测试单个或多个PCB的热性能及流动性能。测试区域内装有测试导轨，可以从测试放入PCB进行测试。

产品特点：
A、CWT-PCB的测试区域可以防止多个PCB板，方便进行热试验和流动试验。
B、CWT-PCB可通过调节风扇的电压产生多种气流。
C、CWT-PCB可与ATS公司的风洞控制器WTC-100配合使用，实现全自动化控制。
D、CWT-PCB的测试区域由树脂玻璃等透明材料制成，可通过烟雾或气泡等手段观察测试区域内的流场分布。
E、CWT-PCB的气腔是可以移动的，可以满足各种不同类型的实验室布局。
F、CWT-PCB配备了和主体结构一体的支架，方便放置测试设备。
G、CWT-PCB的卡面间距可以根据用户的需求定制。
H、CWT-PCB可以通过改变风扇托盘，从而改变流体的速度范围。
I、CWT-PCB可以通过配备加热元件进行高温测试。

产品详细参数：
速度范围（m/s）：0-10
壁面间距（cm）：15.24    *该参数可提供定制化服务
测试板尺寸（cm）：38×38
传感器端口数目：10      *该参数可提供定制化服务
总体尺寸（L×W×D cm）：179×47.6×15.24
重量：30kg

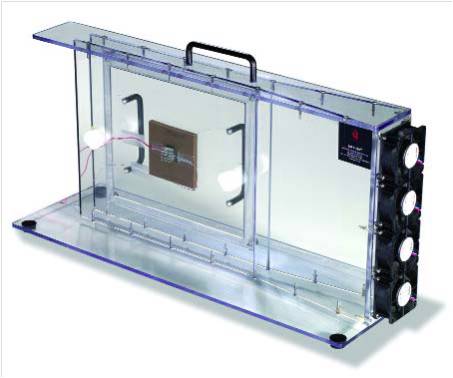

④ 台式风洞
为了满足更多不同实验的需求，ATS还专门设计了能够摆放在实验台上使用的台式风洞：BWT-100以及BWT-104。台式风洞是开环风洞的一种，只是其体积、重量比一般的开环风洞要小得多，更方便用户灵活地应用。其中BWT-100是真正意义上的手提式风洞，占用极小的空间，但是能产生高品质的气流。


产品特点：
A、元器件测试：可以用于元器件的性能表征。
B、散热器测试：研究不同尺寸的散热器在自然对流和强迫对流情况下的性能。
C、散热器对比：在同一环境下，同时并排测试两个不同的散热器，以比较其散热能。
D、PCB测试：研究单个或多个PCB在风洞内的温度分布及流场分布。
E、流场可视化：测试区域由树脂玻璃等透明材料制成，可通过烟雾或气泡等手段观察测试区域内的流场分布。
F、速度可调：通过调整外部电源，改变风扇的转速，从而改变风洞内的气体流速。
G、气流方向：通过控制风扇的运转，研究不同气流方向对样品性能的影响。
H、易于操作：每个风洞的测试区域都特别设置了开口，方便用户快速更换样品、调整样品摆放位置。
I、气流特性：ATS的风洞提供高质量、低湍流强度的气流。
J、流场可视化：测试区域由树脂玻璃等透明材料制成，可通过烟雾或气泡等手段观察测试区域内的流场分布。
K、传感器端口：每个风洞都配备了不同数量的传感器端口，方便用户使用ATS配套的温度和流场传感器或者其他的热电偶、皮托管、热线式风速计等研究风洞内部的流速、温度以及压力。
L、所有的开环风洞既可水平放置，也可垂直放置。
M、台式风洞可以选配ATS公司的风洞控制器WTC-100，自动控制气体的流速。

产品详细参数：


⑤风洞配件

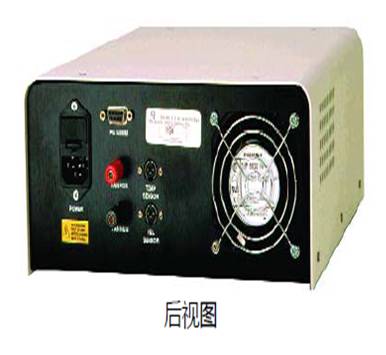

◇ 风洞控制器WTC-100

风洞控制器WTC-100是专门为开环风洞和台式风洞设计的，通过WTC-100，用户可以实现风洞的全自动化控制。WTC-100还配备了两个独立的传感器用于测试风洞测试区域内的温度和速度。产品性能如下：
A、 可以实现元器件、散热器、机箱支架等性能测试的全自动化控制。
B、 配备两个独立的传感器，可以同时测试待测区域的温度和速度。
C、 速度设置精度：设定值的±0.5%。
D、 速度控制范围：0.3m/s。（该值还依赖于具体的风扇托盘）。
E、 温度测试范围：-10℃~150℃。
F、 配套软件：基于labVIEW的stageCONTROL。

大功率元器件仿真器
大功率元器件仿真器HP-97是一个封装好的耐高温的筒式加热器，可以用于测试中还原待测样品的热环境（包括散热器热特性表征以及不同散热器的性能对比等），是用于散热器热特性测试的理想工具。该仿真器的温度变化范围可以从室温到110℃，可以应用到ATS的所有风洞产品中。大功率元器件仿真器包括两种型号：

查看ATS产品详细介绍请点击此处下载 温度、速度、压强测试设备及风洞.pdf
